STANAG 5516: standard NATO stojący za Link 16

STANAG 5516 to umowa NATO o standaryzacji dla Link 16, oficjalnie zatytułowana Tactical Data Exchange – Link 16. Standaryzowany przez nią standard publikowany jest jako ATDLP-5.16 — obecnie edycja C, promulgowana w kwietniu 2024 roku w ramach dziewiątej edycji STANAG — i definiuje formaty wiadomości serii J, elementy danych oraz reguły transmisji i odbioru, którymi systemy danych taktycznych NATO wymieniają dane przez Link 16. Stany Zjednoczone wdrażają ten sam katalog wiadomości na poziomie krajowym jako MIL-STD-6016.

Czym jest STANAG 5516?

STANAG to nie podręcznik do pobrania. To umowa o standaryzacji — porozumienie ramowe, które państwa NATO ratyfikują, zobowiązując się każde do wdrożenia wspólnego standardu — a tekst przeznaczony do wdrożenia zawiera publikacja promulgowana pod tą umową. Dla Link 16 jest to ATDLP-5.16, Tactical Data Exchange – Link 16, którego kuratorem w bazie standardów sojuszu jest zespół NATO ds. możliwości taktycznych łączy danych. Kiedy inżynierowie mówią „standard Link 16”, mają na myśli właśnie ten zestaw dokumentów.

Opis łącza z samej bazy danych NATO daje pożyteczną orientację: Link 16 to wysokoprzepustowe, zabezpieczone, odporne na zakłócenia, bezwęzłowe łącze danych radiowych o multipleksacji z podziałem czasowym (TDMA), zapewniające w zintegrowanej formie rozdział informacji, lokalizację pozycji i identyfikację, działające na terminalach JTIDS lub MIDS w górnym paśmie UHF Lx (960–1215 MHz). To, co STANAG 5516 dokłada do tego przebiegu, to protokoły, konwencje i formaty wiadomości oparte na słowach stałej długości — warstwa danych, dzięki której dwadzieścia różnych narodowych systemów bojowych rysuje ten sam obraz śladów.

Jeśli dopiero zaczynasz temat samego łącza, zacznij od artykułu co to jest Link 16 — częstotliwości, pasmo i TDMA oraz przewodnika po integracji oprogramowania Link 16 opisującego architekturę bramki. Ten artykuł zostaje przy dokumentach, bo błędnie zakreślony zestaw dokumentacji to pierwszy unikowalny koszt każdego programu Link 16.

Co zawiera ATDLP-5.16 (i gdzie podział się ADatP-16)

Publikacja jest zorganizowana wokół standardu wiadomości. W praktyce — cztery bloki treści:

• Katalog wiadomości serii J. Binarne wiadomości stałego formatu pogrupowane w serie funkcjonalne — obserwacja, precyzyjna lokalizacja i identyfikacja uczestnika (PPLI), zarządzanie informacją, koordynacja i kierowanie bronią, status platformy, tekst swobodny. Każda wiadomość to zdefiniowana sekwencja słów początkowych, rozszerzających i kontynuacyjnych z układami pól na poziomie bitów. Dogłębne omówienie znajdziesz w naszym przewodniku po polach serii J, a pełny katalog — w liście wiadomości serii J.
• Elementy danych. Zakodowane wartości pól i ich interpretacje — taksonomia tożsamości, jakość śladu, kody platform i aktywności, skwantyzowane pola pozycji. Kodowania „no statement” (brak danych) mają tak samo duże znaczenie jak rzeczywiste wartości, bo dekoder, który zamienia je na zero, rysuje fałszywe ślady.
• Reguły transmisji i odbioru. Które wiadomości uczestnik nadaje i które może odbierać, odpowiedzialność za raportowanie, interwały aktualizacji oraz sposób, w jaki odbiorniki obsługują dane niepoprawne lub poza zakresem.
• Udział w sieci. Jak wiadomości odwzorowują się na grupy udziału sieciowego (NPG) i szczeliny czasowe. Same dane projektowania sieci przemieszczają się między państwami w ramach odrębnego standardu interfejsu (ATDLP-7.03, dane projektowe sieci MIDS/JTIDS) — mechanikę opisuje artykuł projektowanie sieci Link 16: NPG, szczeliny czasowe i OPTASK LINK.

Wokół standardu wiadomości mieszczą się publikacje wspierające: ATDLP-7.02 (kody i reguły wdrażania NATO) oraz ATDLP-7.04 (rama xTDL, reprezentacja XML standardów taktycznych łączy danych — przydatna do maszynowej weryfikacji zgodności). Procedury operacyjne celowo nie są częścią standardu wiadomości: standardowe procedury operacyjne wielu łączy to odrębna publikacja w serii ATDLP-7.x, a poziomy kwalifikacji personelu TDL — jeszcze inny standard (STANAG 5555).

Nazewnictwo wprowadza zamieszanie. Starsza dokumentacja programów powołuje się na ADatP-16, Standard Operating Procedures for NATO Link 16 (edycja E, 2006, trzy tomy). Ten numer należy do poprzedniego schematu publikacji: techniczny standard Link 16 jest dziś promulgowany w serii ATDLP jako ATDLP-5.16, a procedury operacyjne przenoszą publikacje SOP dla wielu łączy. Starsze tomy ADatP-16 wciąż pojawiają się w katalogach — dlatego dokument kontrolny interfejsu z 2016 roku i współczesny cytują różne numery dla tego samego łącza.

MIL-STD-6016: amerykański standard wiadomości Link 16

MIL-STD-6016 — formalnie Department of Defense Interoperability Standard: Tactical Data Link (TDL) Link-16 Message Standard — to narodowe wdrożenie USA tego samego katalogu serii J. Historycznie w służbie amerykańskiej Link 16 był znany jako TADIL J i oznaczenie to nadal pojawia się w starszych specyfikacjach interfejsów. Kuratorem konfiguracji jest Defense Information Systems Agency (DISA), a deklarowanym celem dokumentu jest zapewnienie zstandaryzowanego zestawu wiadomości Link-16 na potrzeby resortu obrony USA.

Dokument nie jest klasyfikowany, ale objęty jest kontrolą rozpowszechniania. Rewizja z 2006 roku (MIL-STD-6016C) miała distribution statement C — ograniczenie do rządu federalnego USA i jego wykonawców — a udostępnienie sojusznikom wymaga zgody na ujawnienie zagraniczne. Programy amerykańskie uzyskują go przez ASSIST, repozytorium standardów resortu obrony USA; wykonawcy otrzymują go przez swój rządowy punkt kontaktowy. Programy sojusznicze otrzymują dokument przez kanały narodowe.

Dla wdrożeniowca praktyczna relacja jest prosta: bity serii J w eterze są takie same, a warstwa narodowa dodaje narodowe konwencje wdrożeniowe, kody i reguły. Platforma dołączająca do sieci amerykańskiej certyfikuje się wobec MIL-STD-6016; platforma dołączająca do sieci NATO — wobec STANAG 5516/ATDLP-5.16, i większość programów w sojuszu ostatecznie śledzi oba. Zwróć też uwagę, że VMF (MIL-STD-6017) należy do tej samej rodziny: narodowa doktryna TDL, na przykład Kanady, opisuje variable message format jako jeden z formatów wiadomości serii J obok Link 22.

Edycje STANAG 5516 i ewolucja standardu

Publiczne wykazy katalogowe datują edycję 1 STANAG 5516 na rok 1997. Edycja 3 nastąpiła w 2006, edycja 4 w 2008 (edycja nadal opisywana w metadanych profili interoperacyjności NATO), edycja 8 promulgowała ATDLP-5.16 edycję B w kwietniu 2019, a edycja 9 — ATDLP-5.16 edycję C w kwietniu 2024. Każda edycja to zdarzenie ratyfikacyjne: państwa przyjmują ją własnymi procedurami, a rewizje amerykańskiego MIL-STD-6016 śledzą te same zmiany katalogu według własnego harmonogramu.

Dla programu edycja jest częścią interfejsu. Dwa systemy zbudowane wobec różnych edycji rozjadą się na zmianach pól, nowych wiadomościach i wycofanych kodowaniach — zwykle subtelnie, co jest gorsze. Zapisz edycję i wersję w dokumencie kontrolnym interfejsu, generuj kodeki z tabel katalogu zamiast kodować pola ręcznie i uruchamiaj ponownie wektory zgodności przy każdej zmianie bloku. I pamiętaj, że standardy siostrzane rewidowane są niezależnie: JREAP i reguły przekazywania danych nie poruszają się w szyku ze standardem wiadomości.

Rodzina standardów Link 16: 5511, 5518, 5522, 5602, 5616

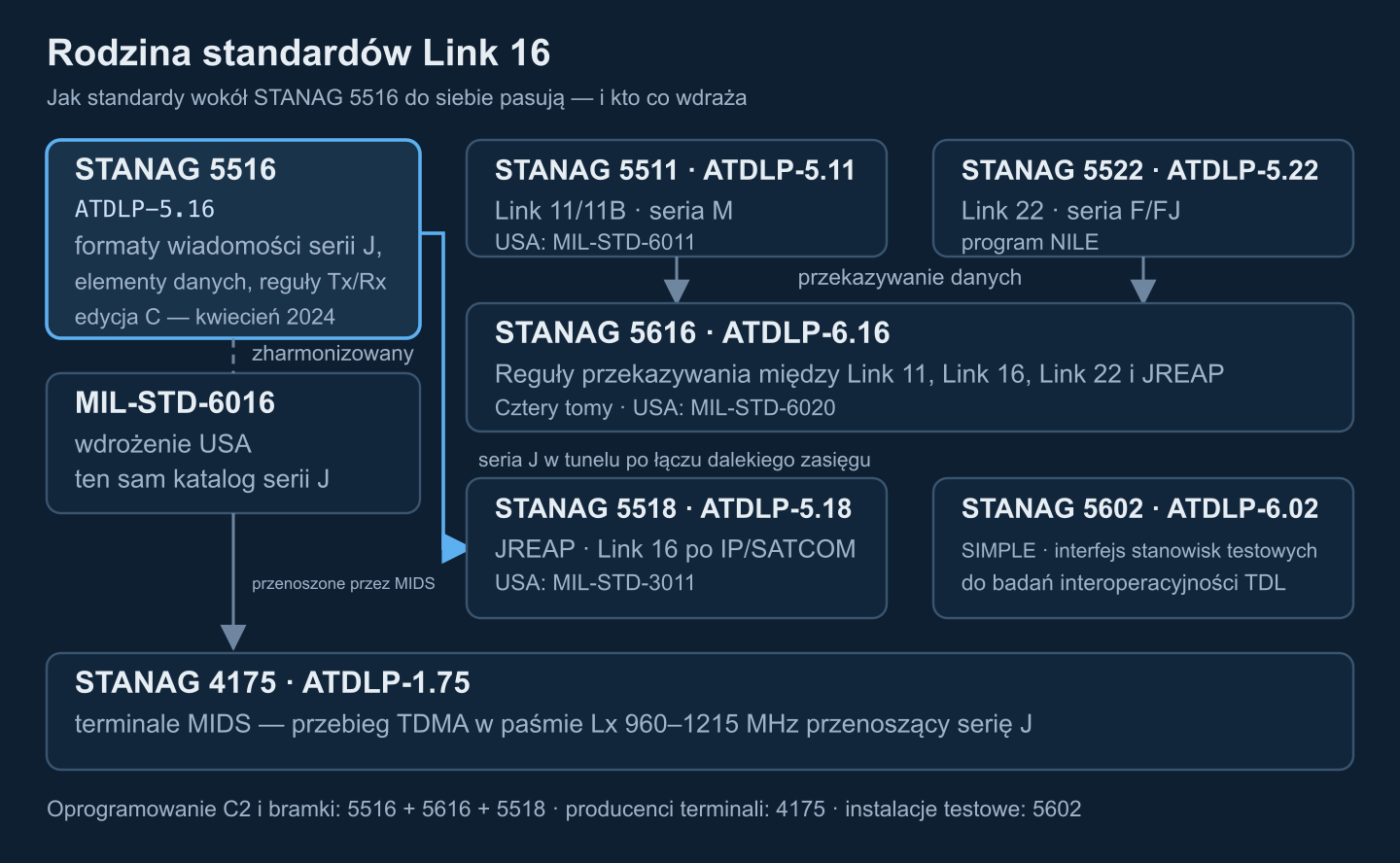

Link 16 nigdy nie podróżuje sam. Realistyczny stos kontroli interfejsów obejmuje od sześciu do ośmiu standardów, a wiedza, który z nich odpowiada za który problem, to połowa pracy nad zakresem. Mapa poniżej pokazuje, jak się ze sobą łączą i który typ produktu co wdraża.

Edycje podano za publicznymi katalogami standardów NATO w 2026 roku — przed zamrożeniem interfejsu zawsze potwierdź aktualną edycję u swojego organu krajowego.

Jak czytać mapę: STANAG 5516 definiuje wiadomości, a STANAG 4175 — terminal MIDS, który je nadaje; podział między warstwą danych a radiem to dokładnie podział między integracją C2 a programem terminala (zobacz przewodnik po terminalach MIDS). STANAG 5518 (JREAP) przenosi te same dane taktyczne po IP i SATCOM, gdy zasięg sieci się kończy — po stronie USA MIL-STD-3011. STANAG 5616 definiuje reguły, jakich przestrzega węzeł przekazywania tłumaczący między Link 11, Link 16, Link 22 i JREAP — to standard stojący za bramką Link 16 / Link 22. STANAG 5602 (SIMPLE) łączy instalacje testowe do badań interoperacyjności TDL, zbudowany na protokołach IEEE DIS. Sam Link 22 to STANAG 5522 — zacznij od artykułu co to jest Link 22 — a kompromisy między trzema łączami NATO porównano w Link 11 vs Link 16 vs Link 22.

Jak uzyskać dostęp do STANAG 5516 i MIL-STD-6016

Standardy NATO są dystrybuowane przez państwa, nie do firm. Baza NATO Standardization Office pełni rolę rejestru, ale dostawca dociera do dokumentów przez swoje ministerstwo obrony lub krajowy organ normalizacyjny — zwykle w ramach kontraktu programowego, krajowego programu testów albo umowy patronackiej resortu obrony. Proces jest biurokratyczny, a nie tajny: metadane katalogowe (tytuły, edycje, daty promulgacji, zespoły odpowiedzialne) są publiczne w danych profili interoperacyjności NATO i krajowych katalogach standardów; pełne teksty objęte są kontrolą rozpowszechniania.

Po stronie USA MIL-STD-6016 przechodzi przez ASSIST w trybie distribution statement C, a udostępnienie sojusznikom wymaga zgody na ujawnienie zagraniczne. Zaplanuj czas oczekiwania w tygodniach i pamiętaj, że niektóre tomy i suplementy — materiały zarządzania kryptograficznego, suplementy niejawne — są strzeżone ściślej niż standard bazowy. Prace inżynierskie można zacząć, zanim papierowa ścieżka się domknie: publiczne opisy operacyjne, materiały szkoleniowe i standard symulacji Link 16 DIS/HLA (SISO-STD-002) wystarczą do zbudowania testowego stanowiska warstwy wiadomości i ram weryfikacji zgodności, podczas gdy dokumenty kontrolowane są jeszcze w drodze.

Zgodność i badania interoperacyjności

Nikt nie certyfikuje się sam na taktyczne łącze danych. Każde państwo utrzymuje techniczny organ TDL odpowiedzialny za zgodność: na przykład kanadyjskie rozkazy administracyjne obrony wyznaczają wspólną komórkę zarządzania TDL jako krajowy organ techniczny dla wspólnych TDL i wymagają laboratoryjnych badań interoperacyjności TDL weryfikujących zgodność ze standardami przed użyciem. W Stanach Zjednoczonych systemy bada i certyfikuje do użytku wojskowego Joint Interoperability Test Command (JITC).

Ponad warstwą krajową coroczne ćwiczenia NATO Coalition Warrior Interoperability eXploration, eXperimentation, eXamination, eXercise (CWIX) to miejsce, gdzie testy dwustronne biegną na prawdziwych stosach partnerów — ćwiczenie, które ujawnia to, czego nie widzą stanowiska zgodności, a nie organ certyfikacji. SIMPLE (STANAG 5602) to standard, który łączy stanowiska testowe dokładnie dla tej klasy badań. Przygotowanie to odrębny program inżynierski; dyscyplinę omawiają przewodnik po certyfikacji CWIX i nasz przegląd koalicyjnego stanowiska testowego. W skrócie: wektory pełnego cyklu wiadomości serii J powinny trafić do ciągłej integracji od pierwszego tygodnia.

Checklista wdrożenia dla zespołów programistycznych

To, co wdrażać, zależy od tego, po której stronie terminala pracujesz.

Jeśli budujesz oprogramowanie C2 lub bramkę

• Uzyskaj aktualną edycję ATDLP-5.16 — oraz MIL-STD-6016, jeśli w zakresie są sieci amerykańskie — za pośrednictwem sponsora przed projektowaniem kodeków i zapisz dokładną edycję oraz wersję w dokumencie kontrolnym interfejsu.
• Wdróż podzbiór wiadomości, którego interfejs faktycznie wymaga — zwykle najpierw obserwację, PPLI i zarządzanie informacją — ze ścisłym typowaniem generowanym z tabel katalogu.
• Traktuj kodowania pól „no statement” jako pełnoprawne wartości; zamiana ich na zero to klasyczny błąd pierwszego pola.
• Dodaj JREAP (STANAG 5518 / MIL-STD-3011) dla zasięgu IP i SATCOM oraz reguły przekazywania STANAG 5616, jeśli produkt spina łącza.
• Waliduj każdą wiadomość przychodzącą względem katalogu i loguj ustrukturyzowane odrzuty; buforuj ruch wychodzący według priorytetów zamiast zalewać terminal.
• Wbuduj w CI referencyjne wektory bitowe pełnego cyklu i symulatory partnerów — taktykę integracji opisuje część 2 naszego przewodnika po wdrażaniu interoperacyjności.

Jeśli budujesz terminal lub komponent poziomu łącza

• STANAG 4175 (charakterystyki terminala MIDS) dominuje w twoim zakresie — przebieg, kryptografia, synchronizacja — ale standard wiadomości nadal definiuje, co musi przenosić interfejs hosta.
• Alokacja szczelin czasowych, wejście do sieci i nawigacja względna to pozycje certyfikacyjne, a nie funkcje.
• Zaplanuj wymianę danych projektowych sieci MIDS/JTIDS (ATDLP-7.03) oraz badania integracyjne na referencyjnym stanowisku testowym.

Tak czy inaczej, od pierwszego sprintu zaplanuj budżet na stanowisko badań zgodności. To najtańsze ubezpieczenie w programie: nieudana runda certyfikacji kosztuje więcej, niż stanowisko kiedykolwiek będzie.
