Link 11 (TADIL A) to zaprojektowana w latach 50. sieć HF/UHF, w której stacja kontroli sieci odpytuje po kolei każdą jednostkę: około 1.8 kbit/s danych i zerowa odporność na zagłuszanie. Link 16 (TADIL J) to odporne na zagłuszanie łącze TDMA w paśmie L dla obrazu powietrznego: 26.9–107.5 kbit/s na sieć, ale tylko w zasięgu bezpośredniej widoczności. Link 22 (NILE) zastępuje Link 11: TDMA na HF/UHF, automatyczna retransmisja za horyzont i słownik danych przejęty z Link 16.
Praktyczny wniosek: lotnictwo, obronę powietrzną i koordynację uzbrojenia trzymajcie na Link 16; rozproszony zespół morski za horyzontem spajajcie Link 22; Link 11 zostawiajcie tylko tak długo, jak długo zależy na nim partnerowi, platformie lub stanowisku nabrzeżnemu — i zaprojektujcie przekazywanie danych, które zszywa trzy łącza w jeden obraz. Reszta tej strony opiera ten wniosek na liczbach.
Link 11 vs Link 16 vs Link 22 w skrócie
Tabela porównuje trzy łącza pod kątem parametrów, które decydują o wyborze architektury. Liczby pochodzą z publicznych dokumentów NATO, Biura Zarządzania Programem NILE (PMO) i amerykańskich dokumentów międzyrodzajowych. Przepływności podano jako to, co zostaje dla danych taktycznych po korekcji błędów i narzucie synchronizacji, chyba że zaznaczono inaczej.
| Parametr | Link 11 | Link 16 | Link 22 |
|---|---|---|---|
| Nazwa USA / NATO | TADIL A (sieciowe); łącze punkt-punkt Link 11B to TADIL B | TADIL J | NILE (NATO Improved Link Eleven) |
| Standardy | STANAG 5511 (ATDLP-5.11), MIL-STD-6011 | STANAG 5516 (ATDLP-5.16), MIL-STD-6016 | STANAG 5522 (ATDLP-5.22) |
| Pasma częstotliwości | HF 2–30 MHz, UHF 225–400 MHz | pasmo L 960–1215 MHz, 51 częstotliwości przeskoków | HF 2–30 MHz, UHF 225–400 MHz |
| Dostęp do kanału | Odpytywanie roll-call przez stację kontroli sieci (NCS); półdupleks; tryby rozgłoszeniowe | TDMA: ramki 12 s po 1,536 slotów (po 7.8125 ms) przydzielone z góry grupom uczestnictwa w sieci (NPG); bez NCS | TDMA w każdej sieci NILE, plus dynamiczny TDMA (DTDMA) i sloty wtrysku priorytetowego; bez NCS i bez wzorca czasu sieci |
| Przepływność | 1,364 lub 2,250 bit/s na linii, tj. 1,090 lub 1,800 bit/s danych; Link 11B zwykle 1,200 bit/s | 26,880–107,520 bit/s na sieć zależnie od pakowania (28.8–115.2 kbit/s z parzystością); MIDS JTRS Enhanced Throughput przekracza 1 Mbit/s | 12,666 bit/s na sieć UHF; HF 1,493–4,053 bit/s, do 9,600 bit/s na nowszych przebiegach; do 44,532 bit/s na 2 sieci HF + 2 UHF |
| Zasięg | HF falą przyziemną do około 300 nm; UHF w zasięgu bezpośredniej widoczności | Bezpośrednia widoczność: około 300 nm, około 500 nm w trybie zwiększonego zasięgu; dalej tylko przez retransmitory, satelitę lub JREAP | HF poza horyzont, zoptymalizowane na około 300 nm (biuro NILE PMO podaje ponad 1,000 nm); UHF w bezpośredniej widoczności; automatyczna retransmisja |
| Odporność na zagłuszanie | Brak: przebieg o stałej częstotliwości | Wysoka: szybkie przeskoki częstotliwości, rozszerzanie widma, korekcja błędów i przeplatanie | Sieci o stałych częstotliwościach da się zagłuszyć, ale wiele sieci i retransmisja dodają żywotności; nośniki z przeskokiem częstotliwości (EPM) są znacznie trudniejsze do zagłuszenia |
| Ochrona | Szyfrowanie wiadomości przez zewnętrzne urządzenie kryptograficzne (rodzina KG-40); brak zabezpieczenia transmisji | Ochrona wiadomości (MSEC) plus ochrona transmisji (TSEC) | Szyfrowanie na poziomie łącza (LLC 7M) z kontrolą integralności i szyfrowaniem czasowym; zabezpieczenie transmisji w radiostacjach z przeskokiem częstotliwości |
| Format wiadomości | Seria M: dwie ramki po 30 bitów, każda 24 bity danych + 6 bitów korekcji błędów | Seria J: ciągi zmiennej długości ze słów po 70 bitów | Seria F: 1–8 słów wiadomości taktycznej po 72 bity; wiadomości FJ przenoszą wiadomości serii J bez zmian |
| Numery śledzeń | 4 cyfry oktalowe (0001–7777, około 4,000) | 19 bitów, pięć znaków: 00001–77777 i 0A000–ZZ777 | Ten sam 19-bitowy schemat co w Link 16 |
| Uczestnicy | Do 62 adresów jednostek (oktalowe 01–76) | 15-bitowe adresy jednostek; praktyczną granicą jest budżet slotów | Do 125 jednostek i 8 sieci na supersieć; jedna jednostka należy do 4 sieci |
| Typowe platformy | Starsze okręty nawodne, okręty podwodne, samoloty patrolowe i wczesnego ostrzegania, stanowiska nabrzeżne; Link 11B między naziemnymi stanowiskami obrony powietrznej i kierowania | Myśliwce, samoloty AEW&C, okręty obrony powietrznej, ogniowe pododdziały przeciwlotnicze, naziemne systemy C2 i centra operacji powietrznych | Okręty nawodne, lotniskowce, okręty podwodne, samoloty i śmigłowce morskie, stanowiska nabrzeżne |
| Terminal / wyposażenie | Zestaw terminala danych (modem), urządzenie kryptograficzne, radiostacje HF/UHF | JTIDS Class 2, MIDS-LVT, MIDS JTRS | Wyposażenie łączności NILE: oprogramowanie SNC, kryptograficzny moduł LLC 7M, kontrolery przetwarzania sygnałów, radiostacje HF/UHF; narodowy procesor łączy danych (DLP) |
| Status | Starsza generacja; wypierana przez Link 22 (i przez Link 16 w rolach powietrznych); brak opublikowanej daty całosojusznikowego wyłączenia | Podstawowe łącze obrazu powietrznego NATO; modernizowane (modernizacja kryptografii, przemapowanie częstotliwości, Enhanced Throughput) | W użyciu operacyjnym w kilku krajach NILE i partnerskich; wdrażanie trwa |

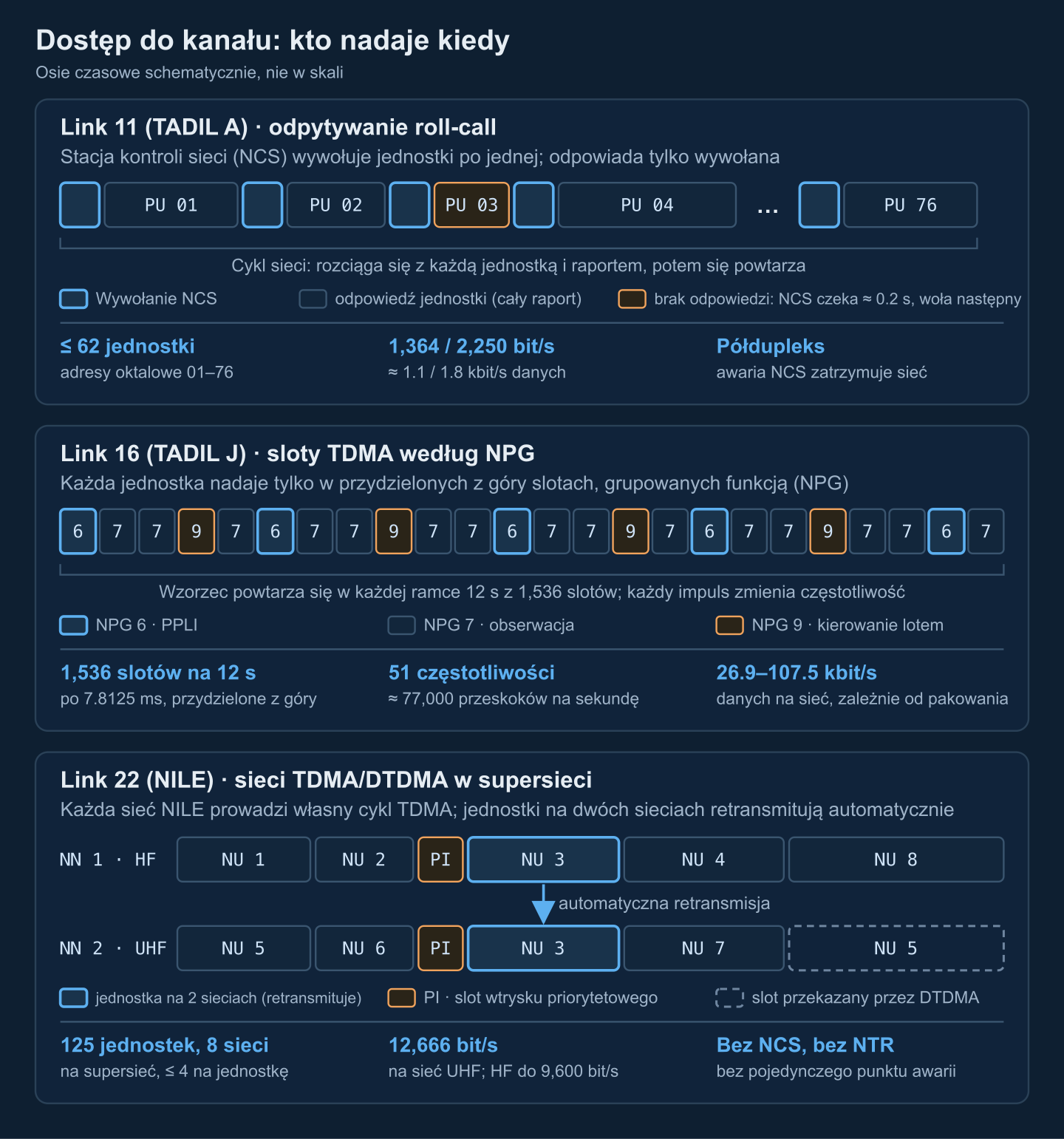

Jak każde łącze dzieli kanał
Największa różnica między trzema łączami polega na tym, jak decydują, kto nadaje następny. Przepustowość, opóźnienie i żywotność wynikają wprost z tego wyboru.
Link 11: odpytywanie roll-call. W normalnej pracy jedna z jednostek pełni rolę stacji kontroli sieci. Nadaje zapytanie zaadresowane do jednej jednostki; ta odpowiada całym raportem, podczas gdy pozostali słuchają, po czym NCS wywołuje następny adres. Jeśli jednostka nie odpowiada, NCS czeka około 0.2 sekundy i przechodzi dalej. Cykl sieci rozciąga się więc z każdą jednostką i każdym śledzeniem, jednostka z pilną informacją nie może przeskoczyć kolejki, a utrata NCS zatrzymuje całą sieć. Tryby broadcast i short broadcast pozwalają pojedynczej jednostce nadawać bez wywołania, ale nie zmieniają konstrukcji „jeden mówca naraz”.
Link 16: statyczny TDMA. Czas pocięto na 12-sekundowe ramki po 1,536 slotów po 7.8125 ms. Projekt sieci przydziela bloki slotów grupom uczestnictwa w sieci — obwodom funkcjonalnym takim jak PPLI, obserwacja, kierowanie lotnictwem i głos — oraz jednostkom, które w nich nadają. Sloty mogą być dedykowane jednej jednostce lub współdzielone z dostępem z rywalizacją, a kilka sieci ułożonych w stos może używać tych samych slotów według różnych sekwencji przeskoków. Nie ma kontrolera: jedna jednostka pełni rolę wzorca czasu sieci, żeby inne mogły się zsynchronizować i wejść, ale uformowana sieć działa bez niej. Budżetowanie slotów omawiamy w przewodniku po projektowaniu sieci Link 16, NPG i slotów czasowych.
Link 22: sieci TDMA wewnątrz supersieci. Każda sieć NILE prowadzi własny cykl TDMA (strukturę cyklu sieci) ze slotów przydzielonych jednostkom, plus opcjonalne sloty wtrysku priorytetowego dla ruchu pilnego. Planujący określają zapotrzebowanie każdej jednostki na przepustowość i dopuszczalne opóźnienie dostępu w wiadomości OPTASK LINK, albo strukturę wylicza System Network Controller (SNC). Dynamiczny TDMA pozwala następniej przeciążonej jednostce brać wolną przepustowość, gdy sieć pracuje. Do ośmiu sieci, każda na dowolnych nośnikach HF lub UHF, tworzy jedną supersieć do 125 jednostek; jednostka może pracować w czterech sieciach naraz, a SNC automatycznie retransmituje wiadomość, gdy adresata nie da się osiągnąć bezpośrednio. Nie ma stacji kontroli sieci ani wzorca czasu sieci. Pełny przegląd systemu — w artykule co to jest Link 22 i jak działa NILE.
Link 11 vs Link 16: co się zmienia w praktyce
Większość platform, które opuściły Link 11, przeszła najpierw na Link 16, więc to porównanie inżynierowie i planiści spotykają najczęściej. Skok jest większy, niż sugeruje kolumna przepływności.
- Przepustowość i aktualność. Cała sieć Link 11 dzieli około 1.8 kbit/s, a raport jest świeży tylko na tyle, na ile pozwala cykl odpytywania. Link 16 daje każdej sieci 26.9–107.5 kbit/s, układa kilka sieci jedna na drugiej i zapewnia każdej jednostce możliwości nadawania niezależne od liczby innych uczestników łącza.
- Precyzja. Link 11 raportuje pozycje w siatce względem punktu odniesienia łącza danych, co ogranicza użyteczny obszar i wyklucza operacje polarne; Link 16 raportuje pozycje geodezyjne WGS-84. Jakość śledzenia mieści się w 0–7 dla Link 11 i 0–15 dla Link 16, gdzie najwyższa wartość wymaga dokładności lepszej niż 50 stóp.
- Funkcje. Poza obserwacją Link 16 dodaje dokładną lokalizację i identyfikację uczestników (PPLI) z nawigacją względną, kierowanie lotnictwem, wiadomości walki radioelektronicznej i koordynacji uzbrojenia oraz dwa chronione kanały głosowe o 2.4 lub 16 kbit/s. Pełna lista wiadomości serii J pokazuje cały katalog.
- Żywotność. Link 11 zależy od swojej NCS; Link 16 nie ma węzła centralnego, bo każdy slot jest przydzielony z góry.
- Walka radioelektroniczna i ochrona. Link 11 to przebieg o stałej częstotliwości z samym szyfrowaniem wiadomości, łatwy do zagłuszenia i — według oceny samego programu NILE — stosunkowo łatwy do sfałszowania. Link 16 przeskakuje po 51 częstotliwościach około 77,000 razy na sekundę i szyfruje zarówno wiadomość, jak i transmisję.
- Gdzie Link 11 wciąż wygrywa. Fala przyziemna HF niesie Link 11 za horyzont, około 300 nm, bez samolotu retransmisyjnego, satelity ani bramki. Link 16 potrzebuje do wyjścia poza bezpośrednią widoczność retransmitorów pokładowych, łączy satelitarnych lub JREAP — i dokładnie tę lukę zbudowano zamknąć Linkiem 22.
Podstawy Link 16 (terminale, częstotliwości, pakowanie) opisuje artykuł co to jest Link 16; o integracji po stronie nośnika — nasz przewodnik integracji oprogramowania Link 16.
Gdzie mieści się Link 22
Program NILE określił cele Link 22 prosto: zastąpić Link 11, usunąć jego ograniczenia i uzupełnić Link 16. To przede wszystkim łącze morskie do walki z celami nawodnymi i podwodnymi, choć obsługuje każde środowisko. Zachowuje to, co czyniło Link 11 użytecznym — pasma HF i UHF oraz zasięg za horyzont bez satelitów — i przejmuje to, co czyniło Link 16 precyzyjnym: komunikaty rodziny J na tym samym słowniku danych, 15-bitowe adresy jednostek, 19-bitowe numery śledzeń i pozycje WGS-84. Do tego dochodzą supersieć, automatyczna retransmisja, DTDMA oraz priorytet i jakość usług nadawane poszczególnym wiadomościom.
W parze z Link 16 kompromis brzmi: zasięg kontra przepustowość. Link 16 przenosi znacznie więcej danych na sieć, a jego szybki przebieg z przeskokami jest trudniejszym celem dla zagłuszacza, ale kończy się na horyzoncie radiowym, dopóki coś go nie retransmituje. Link 22 przenosi ułamek danych na sieć, za to spaja rozproszony zespół na setki mil i wymaga znacznie mniej planowania sieci. Dlatego NATO planuje te dwa łącza ramię w ramię, a nie jako rywali; pełne zestawienie — w naszym dogłębnym porównaniu Link 22 vs Link 16.
Które łącze do jakiej misji i platformy
W realnych zgrupowaniach pytanie rzadko brzmi „które łącze”, raczej „które łącze co niesie”. Typowy podział wygląda tak:
| Misja lub sytuacja | Łącze podstawowe | Dlaczego |
|---|---|---|
| Myśliwce, AEW&C i obraz obrony powietrznej; koordynacja uzbrojenia | Link 16 | Przepustowość, odporność na zagłuszanie, PPLI i nawigacja względna, komunikaty koordynacji uzbrojenia |
| Morski zespół zadaniowy rozproszony za horyzontem UHF, bez satelity | Link 22 na HF | Zasięg poza bezpośrednią widoczność i automatyczna retransmisja bez retransmitorów pokładowych |
| Okręty podwodne, samoloty patrolowe i stanowiska nabrzeżne w obrazie morskim | Link 22 (Link 11 na nieprzebudowanych jednostkach) | Zasięg HF i ten sam słownik danych co obraz powietrzny Link 16 |
| Partner koalicyjny wyposażony tylko w Link 11 | Link 11 przez jednostkę przekazującą | Utrzymuje partnera w obrazie do czasu konwersji |
| Naziemne centra obrony powietrznej i kierowania | Link 16 rozszerzony przez JREAP po IP, łączu szeregowym lub satelicie | Dzieli obraz powietrzny poza bezpośrednią widocznością terminala; Link 11B przetrwał na starszych łączach punkt-punkt |
| Sztabowe aplikacje C2 na lądzie | Seria J po IP (JREAP-C) przez bramkę | Radio zbędne; oprogramowanie konsumuje te same wiadomości |
Ograniczenia platformy znaczą nie mniej niż misje. Samolot, który już nosi terminal MIDS, dostaje Link 16 niemal za darmo, podczas gdy lotniczy Link 22 dopiero dojrzewa: przewodnik biura NILE PMO z 2020 roku opisuje kryptograficzny moduł LLC 7M jako zbudowany według lotniczych norm środowiskowych, ale jeszcze niecertyfikowany formalnie dla samolotów. Wybór terminali i czasy dostaw omawia nasz przewodnik po terminalach MIDS.
Praca na trzech: przekazywanie danych, wielołączowe DLP i bramki
Zgrupowanie pracujące na więcej niż jednym łączu potrzebuje jednostek, które siedzą na dwóch łączach naraz i przekazują dane między nimi. W NATO to przekazywanie danych, regulowane STANAG 5616 (ATDLP-6.16) dla Link 11/11B, Link 16 i Link 22, a program NILE wymaga zgodności przez dwu- i wielołączowe procesory łączy danych (DLP) działające jako jednostki przekazujące. Amerykańska doktryna międzyrodzajowa dla pary Link 11/Link 16 spisuje, co musi umieć przekazujący:
- Korelować przed przekazaniem. Jednostka przekazująca porównuje śledzenia z drugiego łącza ze śledzeniami lokalnymi i raportuje tylko te, które utrzymuje z wyższą jakością, żeby ten sam kontakt nie był raportowany dwukrotnie.
- Tłumaczyć uczestników. Jednostki Link 11 pojawiają się na Link 16 jako pośrednie PPLI (US Navy używa dla nich NPG 14), a PPLI Link 16 pojawiają się na Link 11 jako przyjazne punkty specjalne.
- Liczyć się z rozgałęzieniem. Jedna wiadomość serii J z systemu bojowego może rozrosnąć się do ośmiu wiadomości na Link 11 lub Link 4A, a wszystkie śledzenia Link 16 docierają do jednostek Link 11 podczas jednego odpytania jednostki przekazującej, więc może być potrzebne filtrowanie, żeby nie zalać starszych wyświetlaczy.
- Konwertować siatki. Jednostka przekazująca tłumaczy między raportowaniem geodezyjnym Link 16 a siatką Link 11, łącznie z własną pozycją.
Link 16 i Link 22 łączy się ze sobą znacznie łatwiej niż któreś z nich z Link 11. Dzielą słownik danych, a wiadomości FJ w Link 22 przenoszą wiadomości serii J bez modyfikacji, więc większość pracy to przeformułowanie ramek, a nie rekodowanie. Własny przewodnik programu NILE ranguje trudność: dwułączowy DLP Link 16/Link 22 jest prostszy niż dwułączowy DLP Link 11/Link 22, a pełny wielołączowy DLP Link 11/16/22 jest najtrudniejszy do zbudowania. Nasz artykuł o tłumaczeniu w bramce z Link 16 na Link 22 przechodzi cały potok przekazywania, a wzorzec dla odbiorców spoza platformy (JREAP, VMF, CoT) opisuje materiał o bramkach programowych do tłumaczenia taktycznych łączy danych.
Pracujecie na Link 11, Link 16 i Link 22 równolegle? Budujemy programistyczną połowę wielołączowości: kodeki serii M, J i F/FJ dla standardów wiadomości, do których wasz program ma upoważnienie, mapowanie numerów i jakości śledzeń, reguły przekazywania i podwójnego raportowania oraz stanowiska odtwarzania testujące je na zarejestrowanym ruchu, a także plan wycofania Link 11 bez utraty obrazu. Zaplanujcie wielołączową bramkę z naszymi inżynierami →
Migracja z Link 11
W jawnych źródłach nie ma całosojusznikowej daty wyłączenia Link 11. Wymiana idzie na poziomie narodowym i stopniowo: kraje NILE i marynarki partnerskie dodają Link 22, gdy okręty trafiają na modernizację, marynarki poza programem trzymają się Link 11, a lukę mostkują jednostki przekazujące. Hiszpania na przykład zamontowała Link 22 na okręcie desantowym Juan Carlos I pod koniec 2022 roku i włącza go do okrętów podwodnych typu S-80 oraz modernizacji fregat F-100 w połowie cyklu życia, a francuski zespół lotniskowcowy przećwiczył Link 22 ze swoim lotnictwem podczas rozmieszczenia w Indo-Pacyfiku w latach 2024–25.
Trzy fakty z programu NILE kształtują budżety migracji. Po pierwsze, istniejące radiostacje HF Link 11 już obsługują pierwszych sześć stałoczęstotliwościowych przebiegów HF Link 22, a część radiostacji UHF Link 11 da się wykorzystać ponownie, więc radiostacje i anteny często nie są wąskim gardłem. Po drugie, nowymi elementami są oprogramowanie SNC, kryptograficzny moduł LLC 7M (dostępny tylko przez amerykańskie zagraniczne sprzedaże wojskowe), kontrolery przetwarzania sygnałów i przede wszystkim DLP, który biuro NILE PMO nazywa najbardziej znaczącą i najdroższą częścią wdrożenia Link 22. Po trzecie, dwułączowy DLP Link 11/Link 22 jest trudniejszy niż DLP Link 16/Link 22, co przemawia za wczesnym wyłączaniem funkcji Link 11 na platformach, które mają już Link 16. Nasz przewodnik migracji Link 11 rozkłada plan na etapy.
Co te różnice znaczą dla oprogramowania
Dla inżynierów piszących DLP lub bramkę różnice na poziomie łącza zamieniają się w krótką listę trudnych problemów:
- Dwie przestrzenie numerów śledzeń. Numery Link 11 to cztery cyfry oktalowe; numery Link 16 i Link 22 to pięć znaków w polu 19-bitowym. Numery 00200–07777 na Link 16 odpowiadają wprost 0200–7777 na Link 11, więc jednostki raportujące na obu łączach zwykle używają swojego bloku Link 11 jako bloku Link 16. Wszystko powyżej tego zakresu nie ma odpowiednika w Link 11 i wymaga trwałej tabeli mapowania w jednostce przekazującej.
- Jakość i precyzja śledzenia. Mapowanie 0–15 w dół do 0–7 jest stratne, a śledzenie przekazane w górę z Link 11 niesie precyzję Link 11 niezależnie od tego, ile bitów oferuje pole serii J. Zachowujcie pochodzenie przy każdym śledzeniu i nigdy nie pozwalajcie, by śledzenie przekazane wyprzedzało rodzime.
- Współrzędne. Siatka Link 11 jest względna wobec punktu odniesienia łącza danych; Link 16 i Link 22 są geodezyjne. Konwersja zależy od punktu odniesienia i od własnej pozycji jednostki przekazującej — obie muszą być poprawne.
- Wierność tłumaczenia. Tłumaczenie serii M na serię J przemapowuje pola o różnych rozdzielczościach i zakresach, w obie strony. Link 16 na Link 22 jest znacznie bliżej bezstratności: wiadomości FJ niosą treść serii J bez zmian, a unikalne wiadomości F to zwięzłe formy zbudowane z tych samych elementów danych, kilka bez odpowiednika w Link 16. Generujcie tabele tłumaczeń ze standardów, a nie ręcznie, i testujcie przebiegi w obie strony.
- Zegar. Opóźnienie śledzenia wyznacza cykl odpytywania Link 11, harmonogram slotów Link 16 i cykl sieci Link 22 plus ogniw retransmisji, a nie wasz kod. Modelujcie je osobno dla każdego łącza, gdy budżetujecie opóźnienie końcowe.
- Narzędzia testowe. Program NILE dostarcza system referencyjny do testowania SNC, modułu LLC i kontrolerów przetwarzania sygnałów, a Multi-Link System Test and Training Tool (MLST3) sprawdza DLP wobec protokołów wiadomości Link 11, Link 16 i Link 22.
Architektura, która to wszystko przeżywa, to ta, którą polecamy w każdym programie łączy danych: kanoniczny wewnętrzny model śledzenia z wersjonowanymi adapterami na każdy standard wiadomości, tak żeby dodanie Link 22 lub wycofanie Link 11 zmieniało adapter, a nie system bojowy. O samym standardzie Link 16 czytajcie w wyjaśnieniu STANAG 5516 i MIL-STD-6016.
Spinacie Link 11, Link 16 i Link 22?
Projektujemy i budujemy oprogramowanie wielołączowych bramek: tłumaczenie serii M, J i F, mapowanie numerów śledzeń i reguły przekazywania, testowane na zarejestrowanym ruchu. Podajcie swoje łącza i platformy, a ocenimy integrację.
Przygotowane przez zespół inżynieryjny Corvus Intelligence, który buduje bramki taktycznych łączy danych, kodeki wiadomości i wielołączowe oprogramowanie C2; dane liczbowe pochodzą z publicznych dokumentów NATO, NILE PMO i amerykańskich publikacji międzyrodzajowych. O Corvus Intelligence →
