Що замінить Link 16? Модернізація, наступники і строки

Жодна окрема система не замінить Link 16 — і жодну на цю роль офіційно не призначено. Станом на 2026 рік канал модернізують без заміни: нова криптографія, перерозподілені частоти, вища пропускна здатність і програмно-визначені термінали MIDS-JTRS — а довкола нього зростає кільце доповнюючих каналів. Питання, яке насправді має значення для програми, — не що замінює Link 16, а що працює з ним в одній мережі.

Це кільце покриває завдання, під які Link 16 ніколи не проєктували: мережеве об'єднання малопомітних формцій на винищувачах пʼятого покоління (MADL, IFDL), високопропускна IP mesh-мережа (TTNT), морський обмін за горизонтом (Link 22) і ретрансляція за межами прямої видимості з супутників на низькій навколоземній орбіті.

Чи замінюють Link 16?

У стеку Link 16 справді замінюють дві речі: застарілу криптографію, модернізацію якої приписало АНБ США (старі алгоритми мали втратити чинність наприкінці 2021 року), та апаратно фіксовані термінали MIDS-LVT, на яких працює хвильова форма. Сама хвильова форма, каталог повідомлень і мережева модель лишаються незмінними. Link 16 і далі є єдиним тактичним каналом передачі даних, спільним практично для всіх ВПС НАТО, більшості надводних бойових кораблів і більшості наземної ППО — позиція, яку сьогодні не відтворює жоден стандарт-наступник.

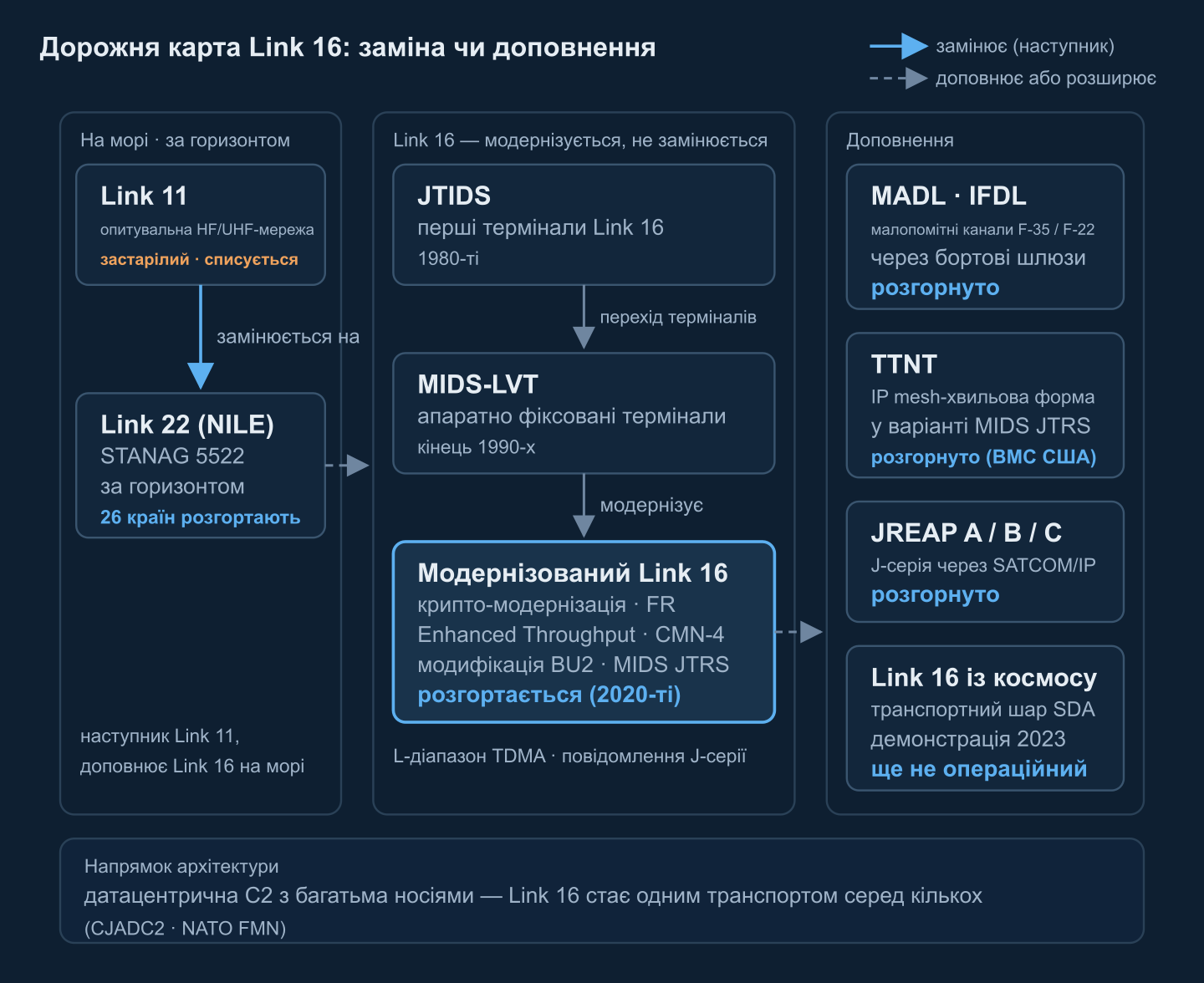

Один сусідній канал таки знімають з експлуатації: Link 11, канал часів холодної війни з опитуванням за списком, формальним наступником якого є Link 22 — а не Link 16. Плутанина між цими двома лініями наступництва — найпоширеніша помилка в закупівельній документації, яку ми бачимо: Link 22 замінює Link 11 на морі; нічого ще не замінює Link 16. Діаграма нижче відображає весь ландшафт — що замінюють, що модернізують і що нашаровують зверху. Для основ хвильової форми (L-діапазон, TDMA, часові слоти, повідомлення J-серії) почніть з нашого супутнього посібника що таке Link 16 і як він працює.

Модернізація Link 16: Block Upgrade 2, криптографія та CMN-4

Програму, яку найчастіше помилково сприймають як заміну, — це Link 16 Block Upgrade 2 (BU2): модернізація терміналів, кваліфікована в січні 2020 року, яка об'єднує три окремі приписи в одну модифікацію:

• Модернізація криптографії (CM). Приписана АНБ заміна застарілих криптографічних алгоритмів Link 16 сучасним перепрограмованим захистом. Впровадження вийшло за початковий дедлайн кінця 2021 року — частину Повітряних сил США у 2022 році публічно позначили як таку, що відстає від графіка, що спричинило конгресний запит на перевірку GAO — і термінали без модернізації рухаються до втрати авторизації на роботу в модернізованих мережах Link 16.
• Перерозподіл частот (FR). Link 16 перестрибує частотами в діапазоні 960–1215 MHz, який він ділить із системами цивільної авіації. Припис NTIA / FAA вимагає перемалювати патерн перестрибування, щоб термінали могли працювати в обмежених піддіапазонах — це зменшує завади цивільним аеронавігаційним системам і, як практичний побічний ефект, суттєво спрощує авторизацію навчань і випробувань у США.
• Enhanced Throughput (ET). Новий режим кодування, який піднімає максимальну швидкість кодованих мережевих даних із 115.2 kbps до понад 1,100 kbps на терміналах із підтримкою — стрибок на порядок, розрахований на передачу зображень і файлів ситуаційної обізнаності, а не на картину треків, для якої пропускна здатність ніколи не була вузьким місцем.

Паралельно з цією модифікацією Рада нагляду за об'єднаними вимогами (JROC) ухвалила Concurrent Multi-Netting (CMN-4), Concurrent Contention Receive (CCR) та Enhanced Throughput як базову лінію Міністерства оборони для всіх майбутніх оновлень Link 16. CMN-4 дозволяє терміналу приймати на чотирьох номерах мереж у тому самому часовому слоті — це приблизно вчетверо більша приймальна ємність проти застарілого терміналу — тож оператор може одночасно контролювати чотири мережі або зони спостереження; CCR відновлює придатні оновлення, коли кілька повідомлень однієї мережі стикаються в слоті — класичний випадок «винищувач — винищувач».

Зверніть увагу, чого все це не торкається: хвильової форми TDMA в L-діапазоні, каталогу повідомлень J-серії та чинних стандартів STANAG 5516 і MIL-STD-6016 (докладно — у нашому посібнику зі STANAG 5516 та переліку повідомлень J-серії). BU2 — це оновлення ємності та безпеки того самого каналу, і саме тому його не можна описати як заміну.

Перехід терміналів: від MIDS-LVT до MIDS-JTRS

Апаратна половина історії — перехід від MIDS-LVT, родини апаратно фіксованих терміналів, що на службі з кінця 1990-х, до MIDS-JTRS — чотириканального програмно-визначеного радіо, побудованого за архітектурою Software Communications Architecture. Виділений канал Link 16 повністю сумісний із LVT і терміналами малого форм-фактора; три програмовані канали приймають додаткові хвильові форми — насамперед TTNT у варіанті MIDS JTRS TTNT для ВМС, а родина включає й варіант для F-22. Оскільки JTRS зберігає форм-фактор MIDS-LVT і інтерфейси носія, платформи можуть оновитися без перепроєктування.

Розгортання широке й триває: Міністерство оборони США встановлює MIDS JTRS на літаки F-15, F-16, F/A-18 і F-22, а також на кораблі та пункти управління, а в грудні 2024 року ВМС уклали з Data Link Solutions — спільним підприємством BAE Systems / Collins Aerospace — контракт IDIQ на суму до 1 мільярда доларів на подальше виробництво, модернізацію та супровід. База постачальників консолідувалася в січні 2023 року, коли L3Harris завершила придбання приблизно за 2 мільярди доларів лінійки тактичних каналів передачі даних Viasat; європейські термінали постачає консорціум EuroMIDS (Франція, Німеччина, Італія, Іспанія). Практичні наслідки для будь-якого графіка програми — строки постачання, національне розкриття криптографії, депо-проти-програмних оновлень — розібрано в нашому посібнику з терміналів MIDS.

Що замінить Link 16? Карта кандидатів

Кожна серйозна відповідь на питання про заміну залежить від ролі. Таблиця нижче — стисла версія всієї статті: що кожна система насправді замінює або доповнює, її статус наприкінці 2026 року і хто нею користується.

Для прямого порівняння трьох каналів НАТО дивіться Link 11 проти Link 16 проти Link 22; решта статті розбирає кожен рядок по черзі.

Link 22: заміна Link 11, а не заміна Link 16

Link 22 — програма NATO Improved Link Eleven (NILE), стандартизована як STANAG 5522, — єдина справжня історія наступництва в цьому ландшафті, і вона стосується Link 11. Він зберігає місію Link 11 (обмін за межами прямої видимості між розосередженими морськими силами через HF і UHF), але замінює кероване ведучим опитування динамічним TDMA і несе набір повідомлень F-серії, навмисно спроєктований так, щоб мапітися на J-серію Link 16, — тож шлюзи можуть перекладати між двома без повного переформатування.

Прийняття реальне й вимірюване: управління програми NILE повідомило, що на RIMPAC 2024 Link 22 з'єднав десять платформ із семи країн, а загалом цю спроможність розгортають 26 країн. У липні 2026 року, під час BALTOPS, командний корабель USS Mount Whitney і німецький фрегат Hamburg стали першими екіпажами, які самостійно — без підтримки підрядника — підняли мережу Link 22, що означає перехід каналу від інтеграційної новинки до оперативної навички. Нічого з цього не витісняє Link 16: обидва спроєктовані співіснувати — Link 16 для картини повітряної обстановки в прямій видимості, Link 22 для морської координації за горизонтом. Глибше порівняння — у Link 22 проти Link 16, механіку Link 22 — у матеріалі що таке Link 22, а гайд із міграції — у як злізти з Link 11.

MADL і IFDL: канали пʼятого покоління, яким потрібні шлюзи

Винищувачі пʼятого покоління несуть власні малопомітні канали: MADL (Multifunction Advanced Data Link) — вузькосмуговий, спрямований канал із низькою ймовірністю перехоплення, що з'єднує F-35 між собою, та IFDL (Intra-Flight Data Link) — внутрішній канал ланки F-22, його еквівалент. Вони існують тому, що всеспрямована потужна передача в L-діапазоні — тобто Link 16 — це саме те, чого малопомітний літак намагається не випромінювати в оскаржуваному небі. F-35 і F-22 можуть брати участь у Link 16, коли випромінювання припустиме, але їхнє злиття сенсорів працює на малопомітних каналах.

Цей розподіл породив десятиліття шлюзової інженерії, і патерн уже усталився: вузли перекладу, а не спільна хвильова форма. Battlefield Airborne Communications Node від Northrop Grumman (літак E-11A) з'єднує різнорідні канали в театрі дій; демонстрація Jetpack 2014 року перекладала MADL і IFDL у спільні повідомлення Link 16; британське випробування Babel Fish III 2017 року передало дані MADL з F-35B на винищувач Typhoon з Link 16 через програмне радіо Freedom 550; а експеримент gatewayONE 2020 року поставив перекладальний корисний вантаж на безпілотник XQ-58A Valkyrie. Тим часом сам F-22 отримав передачу Link 16 — два десятиліття він мав лише приймання — з розгортанням Raptor Agile Capability Release наприкінці 2021 року та першими флотськими модифікаціями, завершеними в березні 2022 року.

Урок для архітекторів: дані пʼятого покоління дійдуть до ваших сил четвертого покоління через шлюз, яким керуєте ви або хтось інший. Закладайте це в бюджет.

TTNT і JREAP: доповнення на базі IP

Дві системи на базі IP виконують роботу, для якої Link 16 ніколи не проєктували. TTNT (Tactical Targeting Network Technology від Collins Aerospace) — це mesh-хвильова форма на базі IP, що сама формується й сама відновлюється, підтримує понад 200 користувачів із низькою затримкою та статистично-пріоритетним доступом — побудована для великих потоків сенсорних і цілевих даних, злиття з кількох кораблів і відео, а не для компактної картини треків J-серії. Вона розгорнута в морській авіації США — F/A-18 Block III Super Hornet, EA-18G Growler і E-2D Advanced Hawkeye ділять спільну TTNT-картину — і працює у варіанті MIDS JTRS TTNT у тому самому шасі, що й Link 16.

JREAP (Joint Range Extension Application Protocol, MIL-STD-3011 і STANAG 5518 у НАТО) — старіше й тихіше доповнення: він інкапсулює повідомлення J-серії Link 16, щоб вони могли рухатися носіями, відмінними від Link 16. JREAP-A використовує оголошену передачу маркера через супутниковий зв'язок, JREAP-B — це послідовний режим «точка — точка», а JREAP-C — робоча конячка — несе трафік через IP-мережі на TCP або UDP, IPv4 або IPv6, включно з multicast. Щоразу, коли картина Link 16 доходить до штабу через континент, її несе саме JREAP. Разом із Link 22 ці системи формують багатоносієву реальність, на якій сучасні тактичні мережі реально працюють.

Link 16 із космосу: транспортний шар SDA

Найвагоміший для далекобійності Link 16 розвиток — це Proliferated Warfighter Space Architecture Агентства космічного розвитку (SDA). У листопаді 2023 року супутники Tranche 0 здійснили перше в історії мережеве з'єднання Link 16 із космосом і до космосу, передавши тактичні повідомлення з низької навколоземної орбіти на наземні радіостанції в країні-партнері Five Eyes; у серпні 2024 року супутник SDA здійснив перший вхід у мережу Link 16 з космосу до авіаносця ВМС США в морі.

Операційна конфігурація — Tranche 1 — передбачає 126 транспортних супутників із можливістю передачі/приймання Link 16. Розгортання триває: 42 запущено у вересні–жовтні 2025 року, третя місія в липні 2026 року довела кількість на орбіті до 63, а четверта місія з 21 супутником, побудованим Northrop Grumman, зсунулася на пізніший жовтень 2026 року після аварійного переривання запуску. SDA цілиться в початкову бойову спроможність Tranche 1 на початку 2027 року, з надходженням операційної спроможності до об'єднаних команд із того ж року. Дві застереження тримають це чесним: рутинна трансляція Link 16 над континентальною територією США все ще чекає на спектральну авторизацію FAA — досі випробування йшли над союзним небом — і космічний Link 16 — це ретранслятор, а не новий канал: термінали, повідомлення і мережі під ним ті самі, які ця стаття описувала.

CJADC2 і mesh-мережування: куди рухається архітектура

Над усім цим висить архітектурний тренд, що пояснює майбутнє Link 16. Американська ініціатива Combined Joint All-Domain Command and Control (CJADC2), яка оголосила мінімальну життєздатну спроможність у лютому 2024 року, і підхід НАТО Federated Mission Networking обидва трактують тактичні канали передачі даних як взаємозамінні транспорти під датацентричною тканиною: застосунки підписуються на корельовані трекові і сенсорні дані, а мережа обирає носія — Link 16, Link 22, TTNT, JREAP-C через IP чи супутниковий ретранслятор. Саме тому Пентагон купує шлюзи й дата-тканини, модернізуючись, замість чекати на єдину замінну хвильову форму; для союзних вендорів та сама логіка діє через стандарти FMN НАТО, що ми розбираємо в матеріалі що означає JADC2 для європейських і союзних вендорів.

У такій архітектурі майбутня роль Link 16 конкретна й міцна: завадостійкий обмін треками в прямій видимості з низькою затримкою, який уже є в усіх, — один носій серед кількох, зшитий з іншими шлюзами. Нічого в жодній опублікованій дорожній карті не витісняє його з цієї ролі до 2040-х.

Що це означає для команд ПЗ та інтеграції

Для інженерів, які будують системи C2, сенсори та засоби ураження, ландшафт переходу зводиться до трьох архітектурних зобов'язань:

• Будуйте багатоканальний шлюз, а не клієнт Link 16. Будь-яка система, що говорить рівно одним каналом, гарантовано потребуватиме перекладу в день зустрічі з Link 22, VMF, потоками похідними від MADL або космічним ретранслятором. Шлюзові завдання — декодувати, валідувати, мапити, перекодувати, пересилати без дублікатів і циклів — добре зрозумілі, і ми розбираємо їх докладно в нашому посібнику з ПЗ шлюзів тактичних каналів та покроковому розборі перекладу Link 16 / Link 22.
• Тримайте модель даних незалежною від хвильової форми. Зберігайте тактичну картину в канонічній внутрішній моделі з версіонованими «гарячозамінними» адаптерами протоколів для J-серії, F-серії, VMF і CoT. Коли BU2 додає розширення або з'являється новий носій, ви міняєте адаптер, а не бойову систему. Це єдина дизайн-рішення, що робить багатоканальне майбутнє дешевим замість руйнівного.
• Налагодьте керування номерами треків раніше за все. Кожна мережа призначає номери треків у власному просторі номерів, відповідальність за звітування відрізняється між мережами, і вузол пересилання мусить коректно переписувати і те, й інше — інакше картина наповнюється дублікатами за секунди. Стабільна внутрішня ідентичність треку, намаплена на номери кожної мережі, плюс сувора блокада циклів — це різниця між шлюзом, що розчиняється в архітектурі, і шлюзом, що стає звітом про інцидент.

Заміна Link 16, коли б вона нарешті не прийшла, народиться саме в цій тканині. Системи, спроєктовані під тканину — багатоканальні, незалежні від хвильової форми, дисципліновані щодо треків — поглинуть її так само, як поглинули BU2: як ще один адаптер.
