Link 11 (TADIL A) — спроєктована в 1950-х мережа HF/UHF, у якій станція керування мережею послідовно опитує кожного учасника: близько 1.8 kbit/s даних і нуль завадостійкості. Link 16 (TADIL J) — завадостійка лінія L-діапазону з TDMA для повітряної картини: 26.9–107.5 kbit/s на мережу, але лише в межах прямої видимості. Link 22 (NILE) замінює Link 11: TDMA на HF/UHF, автоматична ретрансляція за горизонт і словник даних від Link 16.
Практичний висновок: тримайте літаки, ППО та координацію озброєння на Link 16; зʼєднуйте розосереджене морське угруповання за горизонтом за допомогою Link 22; залишайте Link 11 лише доти, доки від нього залежить партнер, платформа чи береговий вузол — і проєктуйте пересилання даних, що зшиває три лінії в одну картину. Решта цієї сторінки підводить числа під цей висновок.
Link 11 vs Link 16 vs Link 22: коротко
Таблиця порівнює три лінії за параметрами, які визначають архітектурні рішення. Цифри взято з відкритих документів NATO, Керівного офісу програми NILE (PMO) та обʼєднаних документів ЗС США. Швидкості вказано як ті, що лишаються для тактичних даних після виправлення помилок і накладних витрат синхронізації, якщо не зазначено інше.
| Параметр | Link 11 | Link 16 | Link 22 |
|---|---|---|---|
| Назва США / NATO | TADIL A (мережева); точка-точка Link 11B — це TADIL B | TADIL J | NILE (NATO Improved Link Eleven) |
| Стандарти | STANAG 5511 (ATDLP-5.11), MIL-STD-6011 | STANAG 5516 (ATDLP-5.16), MIL-STD-6016 | STANAG 5522 (ATDLP-5.22) |
| Частотні діапазони | HF 2–30 MHz, UHF 225–400 MHz | L-діапазон 960–1215 MHz, 51 частота для стрибків | HF 2–30 MHz, UHF 225–400 MHz |
| Доступ до каналу | Послідовне опитування станцією керування мережею (NCS); напівдуплекс; режими мовлення | TDMA: кадри по 12 s зі 1,536 слотів (по 7.8125 ms), заздалегідь розподілені між групами участі в мережі (NPG); без NCS | TDMA в кожній мережі NILE плюс динамічний TDMA (DTDMA) і слоти з пріоритетним доступом; без NCS і без еталона часу мережі |
| Швидкість передачі | 1,364 або 2,250 bit/s лінійної швидкості, тобто 1,090 або 1,800 bit/s даних; Link 11B зазвичай 1,200 bit/s | 26,880–107,520 bit/s на мережу залежно від пакування (28.8–115.2 kbit/s із парністю); MIDS JTRS Enhanced Throughput перевищує 1 Mbit/s | 12,666 bit/s на мережу UHF; HF 1,493–4,053 bit/s, до 9,600 bit/s на новіших хвильових формах; до 44,532 bit/s на 2 HF + 2 UHF мережах |
| Дальність | HF земною хвилею до приблизно 300 nm; UHF у межах прямої видимості | Пряма видимість: близько 300 nm, близько 500 nm у режимі розширеної дальності; далі — лише через реле, супутник або JREAP | HF за межі прямої видимості, оптимізовано приблизно на 300 nm (офіс NILE PMO наводить понад 1,000 nm); UHF пряма видимість; автоматична ретрансляція |
| Завадостійкість | Відсутня: хвильова форма на фіксованій частоті | Висока: швидкі стрибки частоти, розширення спектра, виправлення помилок і перемежування | Мережі на фіксованих частотах можна заглушити, але кілька мереж і ретрансляція додають живучості; середовища зі стрибками частоти (EPM) заглушити значно важче |
| Захист | Шифрування повідомлень зовнішнім криптопристроєм (сімейство KG-40); без захисту передачі | Захист повідомлень (MSEC) плюс захист передачі (TSEC) | Шифрування на рівні лінії (LLC 7M) з контролем цілісності та шифруванням на основі часу; захист передачі на радіостанціях зі стрибками частоти |
| Формат повідомлень | M-серія: два кадри по 30 бітів, кожен — 24 біти даних + 6 бітів виправлення помилок | J-серія: рядки змінної довжини зі слів по 70 бітів | F-серія: 1–8 слів тактичного повідомлення по 72 біти; повідомлення FJ переносять повідомлення J-серії без змін |
| Номери треків | 4 вісімкові цифри (0001–7777, близько 4,000) | 19 бітів, пʼять символів: 00001–77777 і 0A000–ZZ777 | Та сама 19-бітова схема, що в Link 16 |
| Учасники | До 62 адрес підрозділів (вісімкові 01–76) | 15-бітові адреси підрозділів; практична межа — бюджет слотів | До 125 підрозділів і 8 мереж на супермережу; один підрозділ входить до 4 мереж |
| Типові платформи | Старіші надводні кораблі, підводні човни, морська патрульна авіація та літаки раннього виявлення, берегові вузли; Link 11B між наземними пунктами ППО та керування | Винищувачі, літаки AEW&C, кораблі ППО, вогневі підрозділи ЗРК, наземні системи C2 і центри керування повітряними операціями | Надводні бойові кораблі, авіаносці, підводні човни, морські літаки й вертольоти, берегові вузли |
| Термінал / обладнання | Комплект передавання даних (модем), криптопристрій, радіостанції HF/UHF | JTIDS Class 2, MIDS-LVT, MIDS JTRS | Обладнання звʼязку NILE: ПЗ SNC, криптомодуль LLC 7M, контролери обробки сигналів, радіостанції HF/UHF; національний процесор ліній даних (DLP) |
| Статус | Застаріла; замінюється Link 22 (і Link 16 у повітряних ролях); дати загальноальянсового вимкнення не оприлюднено | Основна лінія повітряної картини NATO; модернізується (модернізація криптографії, перепризначення частот, Enhanced Throughput) | В операційній експлуатації в кількох країнах NILE та країнах-партнерах; розгортання триває |

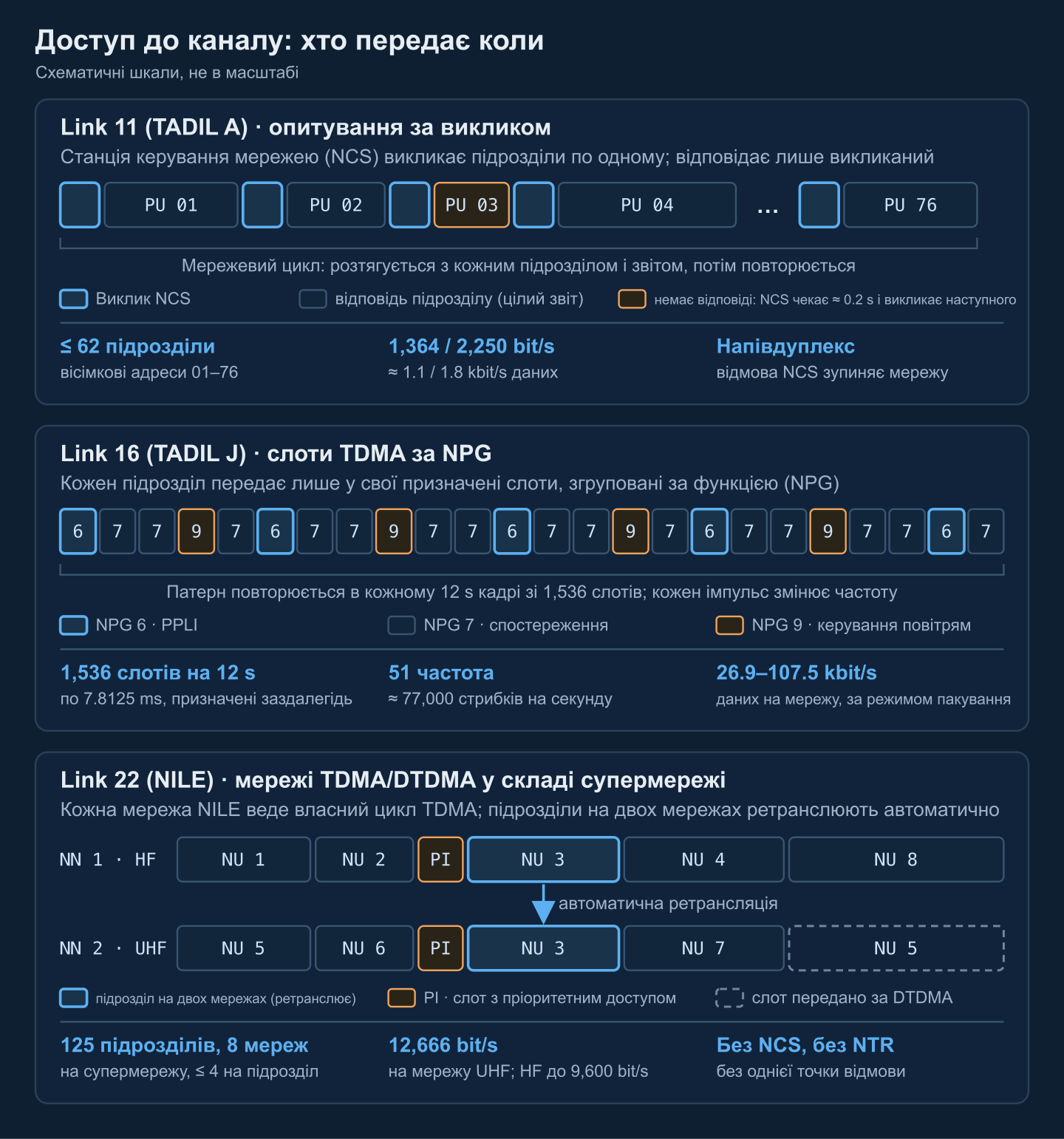

Як кожна лінія ділить канал
Найбільша відмінність між трьома лініями — як вони визначають, хто передає наступним. Пропускна здатність, затримка і живучість — усе це випливає з такого вибору.
Link 11: опитування за викликом. У звичайному режимі один із учасників виконує роль станції керування мережею. Він передає запит, адресований одному підрозділу; той відповідає цілим звітом, поки решта слухає, після чого NCS викликає наступну адресу. Якщо підрозділ не відповідає, NCS чекає близько 0.2 секунди й переходить далі. Мережевий цикл відтак розтягується з кожним підрозділом і кожним треком, підрозділ із терміновою інформацією не може обійти чергу, а втрата NCS зупиняє всю мережу. Режими broadcast і short broadcast дозволяють одному підрозділу передавати без запиту, але не змінюють конструкцію «один мовець наразі».
Link 16: фіксований TDMA. Час розрізано на 12-секундні кадри по 1,536 слотів по 7.8125 ms. Проєкт мережі розподіляє блоки слотів між групами участі в мережі — функціональними колами на кшталт PPLI, спостереження, керування повітрям і голосу — та між підрозділами, що в них працюють. Слоти можуть бути закріплені за одним підрозділом або спільними з конкурентним доступом, а кілька мереж можуть працюати «стосом» — на тих самих слотах, але з іншими послідовностями стрибків. Контролера немає: один підрозділ слугує еталоном часу мережі, щоб інші могли синхронізуватися та увійти, але сформована мережа працює й без нього. Планування бюджету слотів розібрано в нашому посібнику з проєктування мереж Link 16, NPG і часових слотів.
Link 22: мережі TDMA всередині супермережі. Кожна мережа NILE веде власний цикл TDMA (структуру мережевого циклу) зі слотів, розподілених між підрозділами, плюс опціональні слоти з пріоритетним доступом для термінового трафіку. Планувальники задають потребу кожного підрозділу в ємності та припустиму затримку доступу в повідомленні OPTASK LINK, або структуру обчислює системний контролер мережі (SNC). Динамічний TDMA далі дозволяє перевантаженому підрозділу брати вільну ємність, поки мережа працює. До восьми мереж, кожна на будь-яких носіях HF або UHF, утворюють одну супермережу до 125 підрозділів; підрозділ може перебувати одразу на чотирьох мережах, і SNC автоматично ретранслює повідомлення, коли адресата неможливо досягти напряму. Станції керування мережею та еталона часу мережі немає. Повний огляд системи — у статті що таке Link 22 і як працює NILE.
Link 11 vs Link 16: що змінюється на практиці
Більшість платформ, що полишили Link 11, спершу перейшли на Link 16, тож саме з цим порівнянням інженери та планувальники стикаються найчастіше. Стрибок виявляється більшим, ніж здається з колонки швидкостей.
- Ємність і своєчасність. Ціла мережа Link 11 ділить приблизно 1.8 kbit/s, і звіт свіжий лише настільки, наскільки дозволяє цикл опитування. Link 16 дає кожній мережі 26.9–107.5 kbit/s, кладає кілька мереж одну на одну та забезпечує кожному підрозділу можливості передачі, що не залежать від того, скільки інших учасників на лінії.
- Точність. Link 11 доповідає позиції в сітці відносно опорної точки лінії даних, що обмежує робочу площу та виключає полярні операції; Link 16 доповідає геодезичні позиції WGS-84. Якість треку сягає 0–7 на Link 11 і 0–15 на Link 16, де найвище значення вимагає точності кращої за 50 футів.
- Функції. Окрім спостереження, Link 16 додає точне розташування та ідентифікацію учасників (PPLI) з відносною навігацією, керування повітрям, повідомлення радіоелектронної боротьби та координації озброєння, а також два захищені голосові канали на 2.4 або 16 kbit/s. Повний перелік повідомлень J-серії показує весь каталог.
- Живучість. Link 11 залежить від своєї NCS; у Link 16 немає центрального вузла, бо кожен слот призначено заздалегідь.
- Радіоелектронна боротьба і захист. Link 11 — хвильова форма на фіксованій частоті лише з шифруванням повідомлень, її легко заглушити і, за власною оцінкою програми NILE, відносно легко підробити. Link 16 стрибає 51 частотою приблизно 77,000 разів на секунду та шифрує і повідомлення, і саму передачу.
- Де Link 11 досі виграє. Земна HF-хвиля несе Link 11 за горизонт, приблизно на 300 nm, без ретрансляційного літака, супутника чи шлюзу. Link 16 для виходу за межі прямої видимості потребує авіаційних реле, супутникових каналів або JREAP — саме цю прогалину й створено закрити Link 22.
Основи Link 16 (термінали, частоти, пакування) розібрано в статті що таке Link 16; про інтеграцію на боці носія — наш посібник з програмної інтеграції Link 16.
Де місце Link 22
Програма NILE сформулювала цілі Link 22 прямо: замінити Link 11 і зняти його обмеження, а також доповнити Link 16. Це насамперед морська лінія для боротьби з надводними й підводними цілями, хоча вона підтримує всі середовища. Вона зберігає те, що робило Link 11 корисним — діапазони HF і UHF та досяжність за горизонт без супутників, — і переймає те, що робило Link 16 точним: повідомлення J-родини на тому самому словнику даних, 15-бітові адреси підрозділів, 19-бітові номери треків і позиції WGS-84. Зверху додаються супермережа, автоматична ретрансляція, DTDMA і пріоритет із якістю обслуговування на рівні повідомлень.
У парі з Link 16 компроміс — дальність проти пропускної здатності. Link 16 переміщує значно більше даних на мережу, і її швидка стрибкова хвильова форма — складніша ціль для постановника завад, але вона зупиняється на радіогоризонті, доки щось її не ретранслює. Link 22 несе лише частку даних на мережу, проте тримає розосереджене угруповання в купі на сотні миль і потребує значно менше мережевого планування. Тому NATO планує ці дві лінії пліч-о-пліч, а не як суперниць; повний розбір — у нашому глибокому порівнянні Link 22 vs Link 16.
Яка лінія для якої місії та платформи
У реальних угрупованнях питання рідко стоїть «яка лінія», скоріше — «що якою лінією нести». Типовий розподіл виглядає так:
| Місія або ситуація | Основна лінія | Чому |
|---|---|---|
| Винищувачі, AEW&C і картина ППО; координація озброєння | Link 16 | Пропускна здатність, завадостійкість, PPLI та відносна навігація, повідомлення координації озброєння |
| Морське угруповання розосереджене за UHF-горизонтом, без супутника | Link 22 на HF | Досяжність за межі прямої видимості та автоматична ретрансляція без авіаційних реле |
| Підводні човни, морська патрульна авіація та берегові вузли в морській картині | Link 22 (Link 11 на неперероблених бортах) | Досяжність HF і той самий словник даних, що в повітряній картині Link 16 |
| Партнер по коаліції, озброєний лише Link 11 | Link 11 через підрозділ пересилання | Тримає партнера в картині, доки він не перейде на нову лінію |
| Наземні центри ППО та керування | Link 16, розширений через JREAP по IP, послідовному каналу або супутнику | Ділиться повітряною картиною за межами прямої видимості термінала; Link 11B виживає на застарілих каналах точка-точка |
| Штаби та C2-застосунки на березі | J-серія по IP (JREAP-C) через шлюз | Радіо не потрібне; ПЗ споживає ті самі повідомлення |
Обмеження платформи значать не менше за місію. Літак, який уже несе термінал MIDS, отримує Link 16 майже безкоштовно, тоді як авіаційний Link 22 ще визріває: керівництво NILE PMO 2020 року описує криптомодуль LLC 7M як створений під авіаційні стандарти експлуатаційних умов, але ще не сертифікований формально для літаків. Вибір терміналів і терміни поставки розібрано в нашому посібнику з терміналів MIDS.
Робота на трьох: пересилання даних, мультілінкові DLP і шлюзи
Угруповання, яке працює більше ніж на одній лінії, потребує підрозділів, що сидять на двох лініях одночасно і передають дані між ними. У NATO це пересилання даних (data forwarding), регульоване STANAG 5616 (ATDLP-6.16) для Link 11/11B, Link 16 і Link 22, а програма NILE вимагає відповідності через дво- та мультілінкові процесори ліній даних (DLP), що виконують роль пересилачів. Обʼєднана доктрина США для пари Link 11/Link 16 розписує, що мусить уміти пересилач:
- Корелювати перед пересиланням. Пересилач порівнює треки з іншої лінії з локальними треками й доповідає лише ті, що тримає з вищою якістю треку, щоб той самий контакт не доповідався двічі.
- Перекладати учасників. Підрозділи Link 11 постають на Link 16 як непрямі PPLI (ВМС США відводять їм NPG 14), а PPLI Link 16 постають на Link 11 як спеціальні точки «своїх».
- Закладатися на розгалуження. Одне повідомлення J-серії від бойової системи може розгорнутися в до восьми повідомлень на Link 11 або Link 4A, а всі треки Link 16 доходять до підрозділів Link 11 за одне опитування пересилача, тож може знадобитися фільтрація, щоб не затопити старіші дисплеї.
- Конвертувати сітки. Пересилач переводить між геодезичними доповідями Link 16 і сіткою Link 11, з урахуванням власної позиції.
Зʼєднати Link 16 і Link 22 значно простіше, ніж будь-яку з них з Link 11. Вони поділяють словник даних, а повідомлення FJ у Link 22 несуть повідомлення J-серії без змін, тож більша частина роботи — перепакування кадрів, а не перекодування. Власне керівництво програми NILE ранжує трудомісткість: дволінковий DLP Link 16/Link 22 простіший за дволінковий DLP Link 11/Link 22, а повний мультілінковий DLP Link 11/16/22 — найскладніший у побудові. Наша стаття про переклад Link 16 у Link 22 у шлюзі проходить усім конвеєром пересилання, а шаблон для споживачів поза платформою (JREAP, VMF, CoT) описано в матеріалі про програмні шлюзи для перекладу тактичних ліній даних.
Працюєте з Link 11, Link 16 і Link 22 одночасно? Ми будуємо програмну половину мультілінку: кодеки M-, J- та F/FJ-серій для тих стандартів повідомлень, на які ваша програма має авторизацію, мапування номерів та якості треків, правила пересилання і подвійного доповідання, стенди відтворення для перевірки на записаному трафіку, а також план переходу, що виводить Link 11 без втрати картини. Сплануйте мультілінковий шлюз разом з нашими інженерами →
Міграція з Link 11
Загальноальянсової дати вимкнення Link 11 у відкритих джерелах немає. Заміна йде на національному рівні і поступово: країни NILE та флоти-партнери додають Link 22 у міру модернізації кораблів, флоти поза програмою тримаються Link 11, а прогалину мостять підрозділи пересилання. Іспанія, наприклад, встановила Link 22 на десантному кораблі Juan Carlos I наприкінці 2022 року та включає його в підводні човни проєкту S-80 і середньорічну модернізацію фрегатів F-100, а французьке авіаносне угруповання відпрацювало Link 22 зі своєю авіацією під час індо-тихоокеанського розгортання 2024–25 років.
Три факти з програми NILE формують бюджети міграції. По-перше, наявні HF-радіостанції Link 11 уже підтримують перші шість фіксованих HF-хвильових форм Link 22, а деякі UHF-радіостанції Link 11 придатні до повторного використання, тож радіостанції та антени часто не є найдовшим етапом. По-друге, новими є ПЗ SNC, криптомодуль LLC 7M (доступний лише через американські закордонні військові продажі), контролери обробки сигналів і, понад усе, DLP, який офіс NILE PMO називає найвагомішою і найдорожчою частиною впровадження Link 22. По-третє, дволінковий DLP Link 11/Link 22 складніший за DLP Link 16/Link 22, що аргументує раннє вимкнення функцій Link 11 на платформах, де Link 16 уже є. Наш посібник з міграції Link 11 викладає поетапний план.
Що ці відмінності значать для програмного забезпечення
Для інженерів, які пишуть DLP або шлюз, відмінності рівня лінії перетворюються на короткий список складних проблем:
- Два простори номерів треків. Номери Link 11 — чотири вісімкові цифри; номери Link 16 і Link 22 — пʼять символів у 19-бітовому полі. Номери 00200–07777 на Link 16 прямо відповідають номерам 0200–7777 на Link 11, тому підрозділи, що доповідають в обох лініях, зазвичай використовують свій блок Link 11 як блок Link 16. Усе вище за цей діапазон не має еквівалента в Link 11 і потребує постійної таблиці мапування в пересилачі.
- Якість і точність треку. Мапування 0–15 вниз у 0–7 втрачає інформацію, а трек, пересланий угору з Link 11, несе точність Link 11, як би багато бітів не пропонувало поле J-серії. Зберігайте походження з кожним треком і ніколи не давайте пересланому треку обходити нативний.
- Координати. Сітка Link 11 відносна до опорної точки лінії даних; Link 16 і Link 22 геодезичні. Перетворення залежить від опорної точки і від власної позиції пересилача — обидві мають бути правильними.
- Точність перекладу. Переклад M-серії в J-серію перемаповує поля з різними роздільностями й діапазонами в обох напрямках. Link 16 у Link 22 значно ближчий до безвтратного: повідомлення FJ несуть вміст J-серії без змін, а унікальні F-повідомлення — компактні форми з тих самих елементів даних, кілька з яких не мають пари в Link 16. Генеруйте таблиці перекладу зі стандартів, а не вручну, і тестуйте кола туди-назад.
- Часування. Затримку треку визначають цикл опитування Link 11, розклад слотів Link 16 та цикл мережі Link 22 разом із ретрансляційними ланками — не ваш код. Моделюйте її для кожної лінії окремо, коли розподіляєте наскрізну затримку.
- Засоби тестування. Програма NILE постачає еталонну систему для тестування SNC, LLC та контролерів обробки сигналів, а Multi-Link System Test and Training Tool (MLST3) проганяє DLP проти протоколів повідомлень Link 11, Link 16 і Link 22.
Архітектура, що переживає все це, — та, яку ми рекомендуємо для будь-якої програми ліній даних: канонічна внутрішня модель треку з версіонованими адаптерами на кожен стандарт повідомлень, щоб додавання Link 22 або списання Link 11 змінювало адаптер, а не бойову систему. Про сам стандарт Link 16 див. STANAG 5516 і MIL-STD-6016: пояснення.
Поєднуєте Link 11, Link 16 і Link 22?
Ми проєктуємо та будуємо програмне забезпечення мультілінкових шлюзів: переклад M-, J- і F-серій, мапування номерів треків і правила пересилання, протестовані на записаному трафіку. Назвіть нам свої лінії та платформи — і ми оцінимо інтеграцію.
Підготовлено інженерною командою Corvus Intelligence, яка будує шлюзи тактичних ліній даних, кодеки повідомлень і мультілінкове ПЗ C2; цифри взято з відкритих документів NATO, NILE PMO та обʼєднаних документів США. Про Corvus Intelligence →
