Що таке Link 22? NILE, STANAG 5522 і як працює тактичний канал даних

Link 22 — це захищений тактичний канал передачі даних NATO у діапазонах HF/UHF для обміну даними за межами прямої видимості. Його розроблено в межах програми NILE (NATO Improved Link Eleven) як заміну Link 11 і доповнення до Link 16; канал стандартизовано в STANAG 5522 (ATDLP-5.22). Кораблі, літаки, підводні човни та берегові пункти обмінюються треками в «супромережі» з до восьми мереж і 125 одиниць — без жодного супутника.

Цей посібник пояснює, як працює Link 22 — архітектура одиниці, середовища й швидкості HF та UHF, мережі NILE і супромережа, динамічний TDMA, повідомлення F- і FJ-серій, безпека, пересилання та інструменти тестування — і що саме розробляють програмні команди, коли платформа підключає цей канал. Цифри взято з публічних видань проєкту NILE — Link 22 Guidebook (2013) і Customer Information Guide (2020). Для прямого порівняння читайте Link 22 проти Link 16.

Link 22, NILE і STANAG 5522: пояснення

NILE розшифровується як NATO Improved Link Eleven: це колишня назва Link 22 і водночас назва багатонаціонального проєкту, який створює його спільні компоненти. Наприкінці 1980-х NATO погодила, що Link 11 слід вдосконалити; вимоги визначив NATO Staff Requirement від 9 березня 1990 року, і проєкт специфікував новий стандарт тактичних повідомлень STANAG 5522 (опублікований як ATDLP-5.22) разом із новою багатошаровою комунікаційною архітектурою. NATO присвоїла результату позначення Link 22.

Проєкт стартував 1987 року, завершив проєктування та розробку у 2002-му і відтоді перебуває в оперативному супроводі. Сім країн NILE — це Канада, Франція, Німеччина, Італія, Іспанія, Велика Британія та Сполучені Штати (країна-господар); Нідерланди були початковим учасником, а Іспанія зайняла їхнє місце. Офіс керування проєктом при PMW 150 ВМС США у Сан-Дієго керує програмою та публікує відкриту інформацію на link22.org. Цілі — замінити Link 11, підняти сумісність союзників і доповнити Link 16. Link 22 проєктувався передусім як морський канал для протикорабельної та противочовнової боротьби, але підтримує всі середовища — повітря, надводне, підводне та сушу.

Хто сьогодні користується Link 22

Link 22 перебуває в оперативній експлуатації в кількох країнах NILE і країнах-партнерах; інші приєднуються через процедуру продажів третім сторонам, схвалену країнами NILE. Публічно відомі віхи:

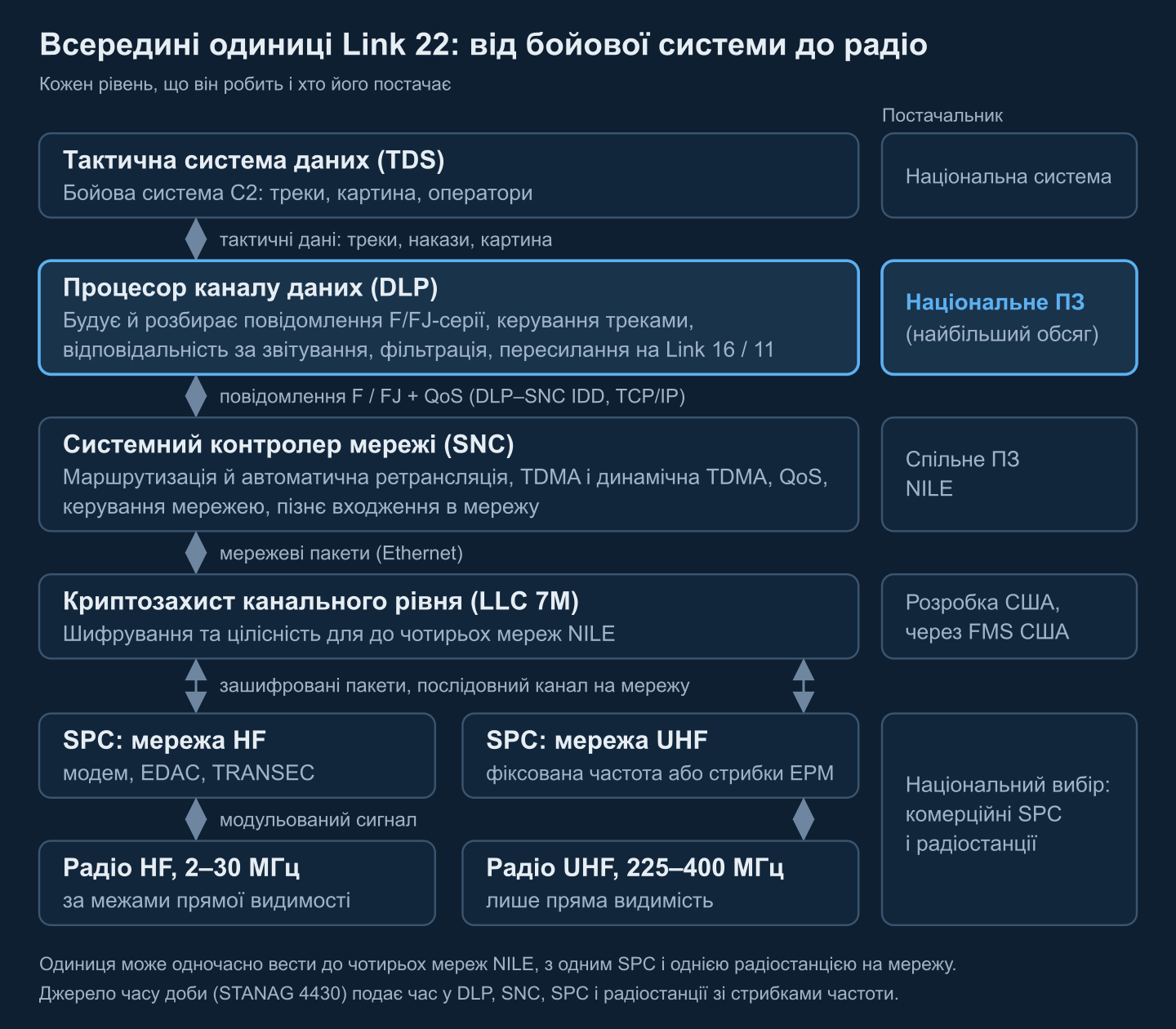

Архітектура Link 22: TDS, DLP, SNC, LLC, SPC і радіостанції

Link 22 використовує багатошаровий стек, змодельований за комунікаційними рівнями ISO, із чітко визначеними інтерфейсами, щоб свій внесок могли робити кілька постачальників. Кожен учасник — це одиниця NILE (NU), і всередині неї ланцюжок іде від бойової системи до антени:

• Тактична система даних (TDS) — система C2 або бойова система керування, яка володіє тактичною картиною, генерує та споживає тактичні дані за національними правилами.
• Процесор каналу даних (DLP) — частина TDS або пристрій, підключений до неї. Будує й розбирає повідомлення STANAG 5522, виконує керування треками, кореляцію, відповідальність за звітування, розв'язання конфліктів, фільтрацію та пересилання даних. Спілкується з SNC через Interface Design Description (IDD) інтерфейсу DLP–SNC.
• Системний контролер мережі (SNC) — ядро, приблизно мережевий і транспортний рівні: наскрізна доставка, маршрутизація, автоматична ретрансляція, TDMA, якість обслуговування та керування мережею. Це єдина програмна реалізація, що належить країнам NILE: написана на Ada 95 і працює на звичайному комп'ютері з Windows або Linux.
• Криптозахист канального рівня (Link-Level COMSEC, LLC) — криптографічний пристрій. Поточний LLC 7M розробили США, NSA сертифікувала його в лютому 2016 року; він постачається лише через Foreign Military Sales США, і один пристрій обслуговує до чотирьох мереж NILE.
• Контролер обробки сигналів (SPC) — приблизно рівень каналу даних і фізичний рівень: модуляція, виявлення й виправлення помилок (EDAC) та захист передачі. Одиниці потрібен один SPC на мережу; SPC — комерційні вироби.
• Радіостанції — комерційні комплекти HF і UHF. Наявні HF-радіостанції Link 11 підтримують оригінальні фіксовані хвильові форми HF 1–6; новіші хвильові форми й режими стрибків частоти потребують радіостанцій, перевірених для них.

SNC, LLC, SPC і радіостанції утворюють комунікаційне обладнання NILE (NCE); система Link 22 — це NCE плюс частина DLP, що відповідає Link 22. SNC і специфікації інтерфейсів — спільні продукти NILE, а LLC 7M — американська розробка; але TDS/DLP, SPC, радіостанції, джерело часу та інтеграція всього цього — національна відповідальність. В еталонній інсталяції з посібника інтерфейси DLP–SNC і SNC–LLC працюють через TCP/IP на Ethernet, LLC з'єднується з кожним SPC послідовним каналом, а джерело часу доби (STANAG 4430) подає час у DLP, SNC, SPC і радіостанції зі стрибками частоти. Країни-партнери отримують SNC лише у вигляді виконуваних файлів; другорядні версії SNC між собою взаємодіють, а великі (наприклад, 9.x і 10.x) — ні.

Смуги частот і швидкості передачі Link 22

Кожна мережа NILE використовує один носій. Link 22 визначає два діапазони: HF (2–30 МГц) — покриття за межами прямої видимості земною та іоносферною хвилею, оптимізоване (але не обмежене) приблизно на 300 морських миль, і UHF (225–400 МГц) — лише пряма видимість. У кожному діапазоні можна працювати на фіксованій частоті (FF) або зі стрибками частоти в режимі заходів електронного захисту (EPM) для стійкості до глушіння. Кожен носій пропонує кілька налаштувань, якими пропускна здатність обмінюється на стійкість, тож мережа працює навіть за поганого поширення, зокрема у високих широтах, де Link 11 має труднощі.

Наведені швидкості — це те, що залишається для тактичних даних після виправлення помилок і службових даних синхронізації; розміри пакетів — із посібника 2013 року. Пропускна здатність сумується між мережами: видання 2020 року наводить 44 532 біт/с для двох мереж UHF плюс двох HF і дальність понад 1 000 морських миль. Приріст по HF отримано завдяки німецькому вдосконаленню 2007–2009 років, яке зробило стандартні налаштування HF стійкішими, розширило безперервне покриття до 1 000 морських миль і додало швидкісні хвильові форми. Для масштабу: Link 16 дає 26 880–107 520 біт/с залежно від пакування; Link 22 жертвує «чистою» пропускною здатністю заради дальності, стійкості та автоматичної ретрансляції.

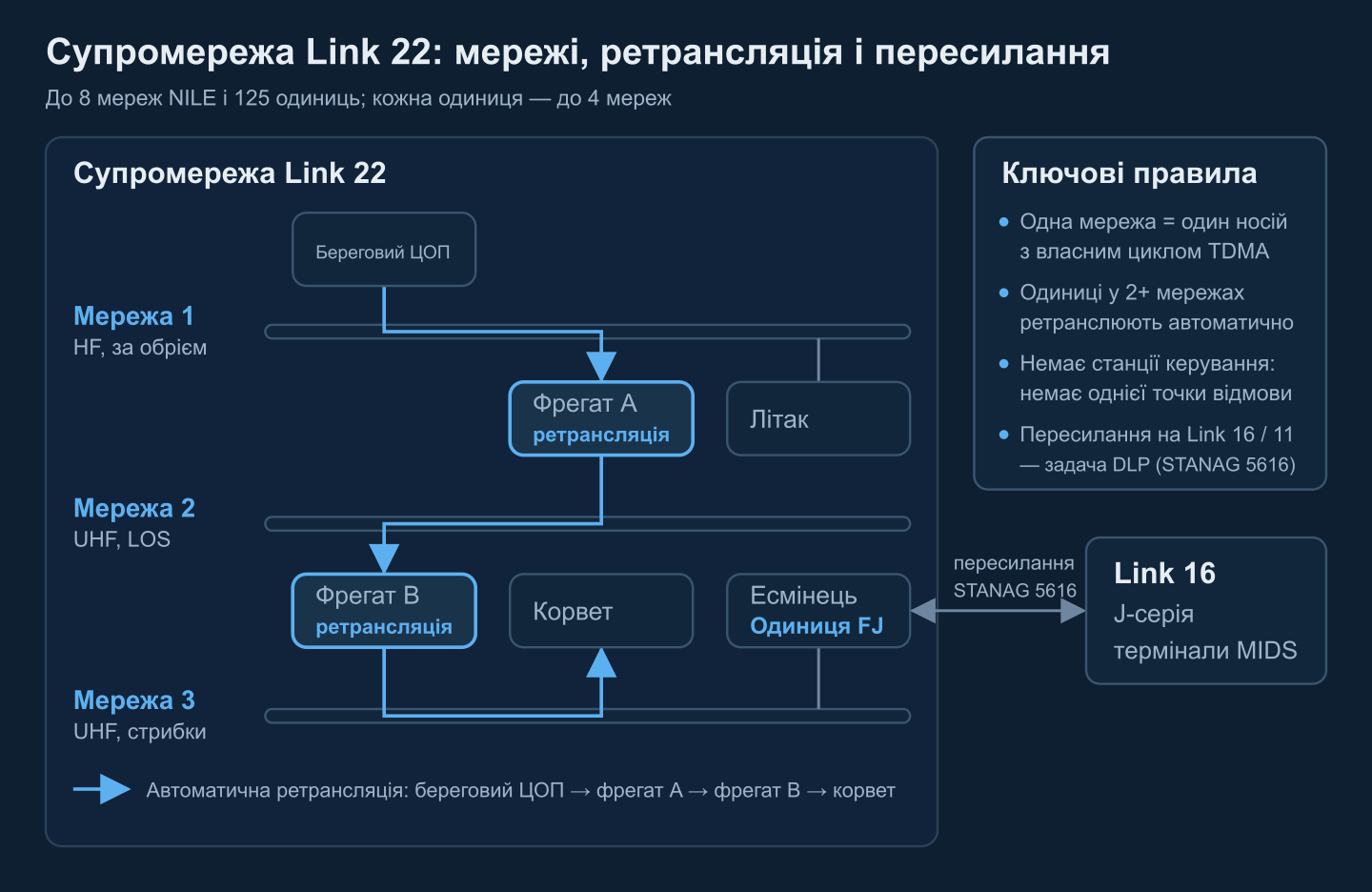

Мережі NILE та супромережа Link 22

Мережа NILE — це група одиниць, які обмінюються даними STANAG 5522 одним носієм за одним набором мережевих параметрів. Оперативна система Link 22 — це супромережа: від двох одиниць в одній мережі до восьми мереж NILE і 125 одиниць. Кожна одиниця може одночасно перебувати в чотирьох мережах, і кожна мережа може використовувати будь-який носій та режим: скажімо, HF для розосередженої тактичної групи, UHF усередині ближньої охорони та UHF EPM там, де очікують глушіння.

Будь-яка одиниця може адресувати будь-яку іншу в супромережі, незалежно від того, в яких мережах вони перебувають. SNC відстежує зв'язність і вирішує для кожного повідомлення окремо, чи потрібна повторна передача, щоб досягти адресатів, — автоматична ретрансляція тією самою або іншою мережею. Це прибирає станцію керування мережею Link 11 і виділені авіаційні ретранслятори Link 16 з плануванням ретрансляційних слотів. Ретрансляція автоматична за замовчуванням; одиницю можна заборонити ретранслювати або призначити пріоритетним ретранслятором, а маршрутизація обходить перевантаження та втрачені одиниці.

Повідомлення адресуються як Totalcast (усі одиниці), Neighborcast (радіосусіди в кожній із мереж одиниці), Mission Area Sub-Network (попередньо визначена група), динамічний список (від двох до п'яти названих одиниць) або точка-точка, з підтвердженням чи без нього. TDS і DLP ідентифікують одиниці 15-бітною адресою Link 22, узгодженою з адресацією Link 16; SNC також виділяє внутрішню 7-бітну адресу NILE, яку DLP ніколи не бачить. Без станції керування мережею, з розподіленими протоколами втрата будь-якої однієї одиниці не виводить мережу з ладу.

TDMA, динамічний TDMA і якість обслуговування

Кожна мережа NILE ділить ресурс методом TDMA, але вона безвузлова: немає одиниці Network Time Reference, як у Link 16. Структура мережевого циклу ділить час на фіксовані мініслоти, довжина яких залежить від носія; часові слоти — це цілі числа мініслотів, кожен закріплений за одиницею, а мережевий цикл може сягати 1 024 мініслотів. Необов'язкові слоти Priority Injection нікому не належать: термінові повідомлення першого пріоритету можуть вийти там достроково й повторюються у власному слоті відправника на випадок колізії.

Планувальники або задають цикл у документі OPTASK LINK, або вказують потребу кожної одиниці в пропускній здатності та допустиму затримку доступу — і SNC обчислює оптимізовану структуру. В експлуатації Dynamic TDMA (DTDMA) дозволяє перевантаженим одиницям отримувати запасну ємність, яку віддають інші, тимчасово чи постійно, без зміни тривалості циклу. Якщо й цього замало, одиниця керування мережею може переконфігурувати мережу з новою структурою циклу або реініціалізувати її з іншими параметрами носіїв після короткої паузи.

Кожен запит від DLP несе якість обслуговування, яку SNC забезпечує: пріоритет 1–4; надійність — стандартна (80 % імовірності прийому), висока (90 %) або гарантована доставка з підтвердженнями, де SNC обчислює повтори та розподіляє їх по пакетах; чотири рівні застарівання даних, щоб прострочені дані ніколи не надсилалися; збереження джерела даних на будь-якому маршруті ретрансляції; і прапорець перевизначення радіомовчання.

Повідомлення F-серії та FJ-серії проти J-серії

Link 22 передає тактичні дані повідомленнями фіксованого формату зі слів тактичних повідомлень (TMW) по 72 біти, від одного до восьми слів на повідомлення. Ці повідомлення F-серії належать до тієї самої родини J, що й Link 16: вони використовують ті самі визначення елементів даних, 15-бітні адреси, 19-бітні номери треків і координати WGS-84. Є два види:

• Унікальні повідомлення F-серії — компактні версії повідомлень Link 16 або повідомлення без еквівалента в Link 16. Вони економлять смугу в повільних мережах HF.
• Повідомлення FJ-серії — повідомлення J-серії Link 16, упаковані в 72-бітні слова, тому чимало повідомлень Link 16 проходять Link 22 без змін.

Спільний словник даних дає даним Link 22 діапазон і гранулярність, яких бракувало M-серії Link 11, і робить трансляцію в Link 16 значно простішою, ніж трансляція Link 11. Про лінк-16-івську частину родини читайте у списку повідомлень J-серії та нашому покажчику полів J-серії.

DLP будує кожне повідомлення (або бере його з TDS) і передає до SNC в Transmission Service Request (TSR) з його QoS; SNC перевіряє запит і звітує про успіх або невдачу. NCE працює з тактичними повідомленнями як із запечатаними конвертами й ніколи не читає їхній зміст. Короткий нарис того, чим керує DLP на кожен запит (ілюстративно; справжнє кодування визначено в DLP–SNC IDD):

# Illustrative model of what a DLP manages per Link 22 transmission request.
# Not the DLP-SNC IDD encoding, which the NILE PMO distributes to programmes.
from dataclasses import dataclass, field
from enum import Enum, auto

class Reliability(Enum):
    STANDARD = auto()    # 80 % probability of reception
    HIGH = auto()        # 90 % probability of reception
    GUARANTEED = auto()  # repeat until acknowledged or unreachable

class Addressing(Enum):
    TOTALCAST = auto()       # every unit in the super network
    NEIGHBORCAST = auto()    # RF neighbours on each of my networks
    MASN = auto()            # predefined mission area sub-network
    DYNAMIC_LIST = auto()    # 2 to 5 units named in the request
    POINT_TO_POINT = auto()  # exactly one unit

@dataclass
class TransmissionServiceRequest:
    request_id: int
    words: list[bytes]                # 1-8 tactical message words, 72 bits = 9 bytes each
    priority: int = 3                 # 1 (highest) to 4 (lowest)
    reliability: Reliability = Reliability.STANDARD
    perishability: int = 1            # one of four levels
    data_originator: int = 0          # 15-bit address of the unit that first reported the data
    addressing: Addressing = Addressing.TOTALCAST
    destinations: list[int] = field(default_factory=list)
    acknowledge: bool = False         # machine receipt from the addressees
    priority_injection: bool = False  # priority-1 only: may use unowned PI timeslots
    radio_silence_override: bool = False

    def validate(self) -> None:
        if not 1 <= len(self.words) <= 8 or any(len(w) != 9 for w in self.words):
            raise ValueError("a Link 22 message is 1-8 words of 72 bits")
        if not 1 <= self.priority <= 4:
            raise ValueError("priority must be 1-4")
        if self.priority_injection and self.priority != 1:
            raise ValueError("priority injection is for priority-1 messages only")
        if self.addressing is Addressing.DYNAMIC_LIST and not 2 <= len(self.destinations) <= 5:
            raise ValueError("a dynamic list names 2-5 units")

Безпека Link 22 і керування мережею

Безпека. LLC забезпечує захист зв'язку та мережі (COMSEC і NETSEC). LLC 7M застосовує захист цілісності та шифрування з прив'язкою до часу, що робить spoofing складнішим і легшим для виявлення, ніж на Link 11; попередній KIV-21/LLC ділив крипточіп із Link 16 і використовував тижневі ключі. EPM-носії зі стрибками частоти додають захист передачі. Оскільки NCE ніколи не читає тактичний зміст, країна може додатково шифрувати тактичні дані наскрізно поверх каналу — чого не може запропонувати термінал Link 16, який мусить мати доступ до даних, що передає.

Керування мережею автоматизоване за задумом. Кожна одиниця ініціалізується з тих самих базових параметрів у документі OPTASK LINK (OLM), який DLP завантажує в каталог супромережі SNC; мережа може нести тактичний трафік від свого стартового часу без будь-якого попереднього обміну в ефірі або спершу дослідити поширення. Ролі дві: один підрозділ керування супромережею (SNMU) і підрозділ керування мережею (NMU) на кожну мережу NILE, кожен із резервним, що перебирає керування автоматично — і канал працює навіть зовсім без носіїв ролей. SNMU може запускати нові мережі, вимикати одиниці, мережі чи всю супромережу, оптимізувати продуктивність і керувати радіомовчанням та станом криптоключів. Пізно прибулі використовують Late Network Entry (LNE), щоб отримати актуальні параметри — активним, неактивним або тихим (лише прослуховування) входом; одиниці лише на приймання можуть слухати, не отримуючи ємності на передачу.

Пересилання на Link 16 та Link 11 (STANAG 5616)

Link 22 рідко працює сам. Пересилання даних — приймання даних одним каналом і повторна видача їх, коректно перекладених, іншим — це функція DLP поза специфікаціями системи NILE. Нею керує STANAG 5616 (ATDLP-6.16): том II охоплює Link 22 ↔ Link 16, том III — Link 22 ↔ Link 11/11B, і кожен DLP із двома чи більше каналами, що пересилає дані, мусить відповідати стандарту. Одиниця на обох Link 22 і Link 16, яка пересилає між ними, — це одиниця FJ; багатоканальні оперативні процедури містить ATDLP-7.33 (раніше ADatP-33).

Завдяки спільному словнику родини J пересилання Link 22 ↔ Link 16 — це переважно перепризначення й перепакування, тоді як Link 11 вимагає транслювати повідомлення M-серії. Довідник NILE ранжує зусилля на DLP відповідно: подвійний Link 16/Link 22 простіший за подвійний Link 11/Link 22, а повний DLP Link 11/16/22 — найважчий. Розподіл номерів треків, відповідальність за звітування, придушення дублікатів і запобігання контурам розглянуто в нашому матеріалі про шлюз Link 16 / Link 22 та статті про ПЗ шлюзів тактичних каналів даних; списання старого каналу — у матеріалі про міграцію з Link 11.

Link 22 проти Link 16 коротко

Link 16 (STANAG 5516) — канал високої пропускної здатності, стійкий до глушіння, для повітряної картини: діапазон L, пряма видимість і залежність від авіаційного чи супутникового ретранслятора для дальності. Link 22 — HF/UHF-канал для розосереджених морських сил: менше пропускної здатності, зате дальність за межами прямої видимості, автоматична ретрансляція без ретрансляційних платформ і значно простіше керування мережею. Канали проєктували як взаємодоповнення. Дивіться повне порівняння Link 22 і Link 16 або Link 11 проти Link 16 проти Link 22, або почніть зі статті що таке Link 16.

Тестування Link 22: NILE Reference System і MLST3

Проєкт NILE фінансує дві тестові системи. NILE Reference System (NRS) — тестер сумісності для SNC, який також підтримує перевірку LLC і SPC: генерація сценаріїв, вилучення даних, відтворення та автоматизований аналіз очікуваних відповідей для регресійного тестування. Його конфігурації: верифікація SNC (один SNC під випробуванням проти до 124 змодельованих одиниць), кілька одиниць під випробуванням (дві-п'ять справжніх SNC, за потреби зі справжніми SPC і радіостанціями), повна симуляція системи з 1–125 одиниць і режим Media Simulator для тестування національного DLP без справжніх SPC. Симулятор LLC і Media Simulator дозволяють інтеграторам працювати без криптообладнання та радіостанцій.

Multiple Link System Test and Training Tool (MLST3) — тестер інтероперабельності: він перевіряє відповідність DLP стандартам тактичних повідомлень і сумісність із Link 16, Link 11 та JREAP в одноканальних і багатоканальних конфігураціях і водночас слугує навчальним інструментом. MLST3 постачається через Foreign Military Sales США; інші виробники пропонують альтернативи. Випробування платформ і коаліційні випробування далі йдуть звичним шляхом, описаним у матеріалі про сертифікацію сумісності NATO.

Що розробляють програмні команди для Link 22

Довідник NILE каже прямо: розробка та інтеграція DLP — «найзначніше й найдорожче зусилля під час впровадження Link 22». SNC поставляється, LLC купується, SPC і радіостанції комерційні, тож інженерні зусилля зосереджуються на національному ПЗ:

• Інтеграція DLP — спроєктувати модель треків TDS на повідомлення F/FJ-серії, реалізувати ініціалізацію, керування мережею та обробку TSR через інтерфейс DLP–SNC і взяти на себе відповідальність за звітування, фільтрацію та кореляцію. Обсяг визначає вартість: DLP лише на приймання — найпростіші, приймання плюс обмежена передача (нагляд, PLI) — ще керовані, повний C2 вимагає значно більшої уваги.
• Кодеки F- і FJ-серій — побітно точні кодувальники й декодери для 72-бітних TMW, згенеровані з таблиць елементів даних, а не написані вручну, із перевіркою діапазонів і тестами прямого й зворотного перетворення.
• Багатоканальні шлюзи — пересилання за STANAG 5616 між Link 22, Link 16 і Link 11 зі стабільним відображенням номерів треків і придушенням контурів.
• Уведення до C2 і COP — треки Link 22 у морській картині, вирівняні за часом і злиті з Link 16, AIS і радаром; див. морське ПЗ командування й керування та морську ситуаційну обізнаність у C2.
• Симуляція і навчання — генератори сценаріїв, синтетичні супромережі та інструменти запису/відтворення для підготовки операторів і регресійного тестування разом із NRS і MLST3.

Заздалегідь запускуйте й непрограмний шлях. Країні-партнеру потрібна країна-спонсор із NILE, одностайне схвалення країн NILE і Нідерландів та кейс US FMS на LLC 7M і дворічні block-cycle релізи SNC — паперова робота, що йде паралельно з розробкою, а не після неї.
