STANAG 5516: standardul NATO din spatele Link 16

STANAG 5516 este acordul de standardizare NATO pentru Link 16, intitulat oficial Tactical Data Exchange – Link 16. Standardul pe care îl promulgă este publicat ca ATDLP-5.16 — în prezent ediția C, promulgată în aprilie 2024 în cadrul ediției 9 a STANAG — și definește formatele mesajelor din seria J, elementele de date și regulile de transmitere și recepție cu care sistemele NATO de date tactice fac schimb prin Link 16. Statele Unite implementează același catalog de mesaje la nivel național ca MIL-STD-6016.

Ce este STANAG 5516?

Un STANAG nu este un manual pe care îl descărcați. Este un acord de standardizare — un acord-cadru pe care națiunile NATO îl ratifică, obligându-se fiecare să implementeze un standard comun — iar textul implementabil se află în publicația promulgată în temeiul lui. Pentru Link 16 acea publicație este ATDLP-5.16, Tactical Data Exchange – Link 16, cu echipa de capacități pentru legături tactice de date a NATO menționată ca custode în baza de standarde a alianței. Când inginerii spun „standardul Link 16”, au în vedere exact acest set de documente.

Descrierea legăturii din însăși baza de date NATO oferă o orientare utilă: Link 16 este o legătură de date radio de mare capacitate, securizată, rezistentă la bruiaj, fără noduri, cu acces multiplu prin divizare în timp (TDMA), care asigură distribuirea informațiilor, localizarea poziției și identificarea într-o formă integrată și rulează pe terminale JTIDS sau MIDS în banda superioară UHF Lx (960–1215 MHz). Ceea ce adaugă STANAG 5516 peste această formă de undă sunt protocoalele, convențiile și formatele de mesaje cu cuvinte fixe — stratul de date care le permite la douăzeci de sisteme de luptă naționale diferite să deseneze aceeași imagine de piste.

Dacă legătura în sine este nouă pentru dumneavoastră, începeți cu ce este Link 16 — frecvențe, lățime de bandă și TDMA și ghidul de integrare software Link 16 pentru arhitectura gateway. Acest articol rămâne la documente, pentru că delimitarea greșită a setului de documente este primul cost evitabil al oricărui program Link 16.

Ce conține ATDLP-5.16 (și unde a dispărut ADatP-16)

Publicația este organizată în jurul standardului de mesaje. În practică, patru blocuri de conținut:

• Catalogul de mesaje din seria J. Mesaje binare cu format fix, grupate în serii funcționale — supraveghere, localizarea și identificarea precisă a participanților (PPLI), gestionarea informațiilor, coordonarea și conducerea armamentului, starea platformei, text liber. Fiecare mesaj este o secvență definită de cuvinte inițiale, de extindere și de continuare, cu aranjamente de câmpuri la nivel de bit. Analiza aprofundată este în ghidul nostru de câmpuri al seriei J, iar catalogul complet în lista mesajelor din seria J.
• Elementele de date. Valorile de câmp codificate și interpretările lor — taxonomia identității, calitatea pistei, codurile de platformă și de activitate, câmpurile de poziție cuantificate. Codificările „no statement” (fără indicație) contează la fel de mult ca valorile reale, pentru că un decodor care le transformă în zero desenează piste false.
• Regulile de transmitere și recepție. Ce mesaje transmite un participant și ce poate primi, responsabilitatea raportării, intervalele de actualizare și modul în care receptoarele tratează datele invalide sau din afara intervalului.
• Participarea la rețea. Cum se asociază mesajele pe grupurile de participare în rețea (NPG) și pe sloturile de timp. Datele de proiectare a rețelei în sine circulă între națiuni în temeiul unui standard de interfață separat (ATDLP-7.03, pentru datele de proiectare a rețelelor MIDS/JTIDS) — mecanica este tratată în proiectarea rețelei Link 16: NPG, sloturi de timp și OPTASK LINK.

În jurul standardului de mesaje stau publicațiile de sprijin: ATDLP-7.02 (coduri și reguli de implementare NATO) și ATDLP-7.04 (cadrul xTDL, o reprezentare XML a standardelor de legături tactice de date — utilă pentru verificarea conformității în formă mașină). Procedurile operaționale nu fac parte în mod deliberat din standardul de mesaje: procedurile operaționale standard multi-legătură sunt o publicație separată în seria ATDLP-7.x, iar nivelurile de calificare ale personalului TDL sunt încă un alt standard (STANAG 5555).

Denumirea îi încurcă pe oameni. Documentația de program mai veche face trimitere la ADatP-16, Standard Operating Procedures for NATO Link 16 (ediția E, 2006, trei volume). Acest număr aparține schemei anterioare de publicare: standardul tehnic Link 16 este promulgat astăzi în seria ATDLP ca ATDLP-5.16, procedurile operaționale fiind purtate de publicațiile SOP multi-legătură. Volumele vechi ADatP-16 mai apar încă în liste de cataloage — de aceea un document de control al interfeței din 2016 și unul actual citează numere diferite pentru aceeași legătură.

MIL-STD-6016: standardul de mesaje Link 16 al SUA

MIL-STD-6016 — oficial Department of Defense Interoperability Standard: Tactical Data Link (TDL) Link-16 Message Standard — este implementarea națională americană a aceluiași catalog al seriei J. Link 16 a fost cunoscut istoric în serviciul american ca TADIL J, iar această desemnare mai apare în specificațiile de interfață mai vechi. Custodele configurației este Defense Information Systems Agency (DISA), iar scopul declarat al documentului este de a furniza un set standardizat de mesaje Link-16 pentru utilizarea de către ministerul apărării al SUA.

Documentul nu este clasificat, dar distribuția îi este controlată. Revizia din 2006 (MIL-STD-6016C) purta distribution statement C — restricționat la guvernul federal american și contractorii săi — iar livrarea către aliați necesită autorizație de divulgare. Programele americane îl obțin prin ASSIST, depozitul de standarde al ministerului; contractorii îl primesc prin punctul lor de contact guvernamental. Programele aliate îl primesc prin canale naționale.

Pentru implementator, relația practică este simplă: biții seriei J pe legătură sunt aceiași, iar stratul național adaugă convenții, coduri și reguli de implementare naționale. O platformă care intră într-o rețea americană se certifică față de MIL-STD-6016; o platformă care intră în rețelele NATO se certifică față de STANAG 5516/ATDLP-5.16 — iar majoritatea programelor din alianță ajung să urmărească ambele. Rețineți și că VMF (MIL-STD-6017) aparține aceleiași familii: doctrina TDL națională, de exemplu cea a Canadei, descrie variable message format ca unul dintre formatele de mesaje ale seriei J, alături de Link 22.

Edițiile STANAG 5516 și evoluția standardului

Listele publice de cataloage datează STANAG 5516 ediția 1 în 1997. Ediția 3 a urmat în 2006, ediția 4 în 2008 (ediția descrisă încă în metadatele profilurilor de interoperabilitate NATO), ediția 8 a promulgat ATDLP-5.16 ediția B în aprilie 2019, iar ediția 9 — ATDLP-5.16 ediția C în aprilie 2024. Fiecare ediție este un eveniment de ratificare: națiunile o adoptă prin propriile proceduri, iar reviziile MIL-STD-6016 american urmăresc aceleași modificări ale catalogului după propriul program.

Pentru un program, ediția face parte din interfață. Două sisteme construite pe ediții diferite diverg la modificările de câmpuri, mesajele noi și codificările scoase din uz — de obicei subtil, ceea ce este mai rău. Fixați ediția și versiunea în documentul de control al interfeței, generați codecurile din tabelele catalogului în loc să codificați câmpurile manual și reluați vectorii de conformitate la fiecare modificare de bloc. Și amintiți-vă că standardele-surori se revizuiesc independent: JREAP și regulile de transmitere a datelor nu merg în pas cu standardul de mesaje.

Familia de standarde Link 16: 5511, 5518, 5522, 5602, 5616

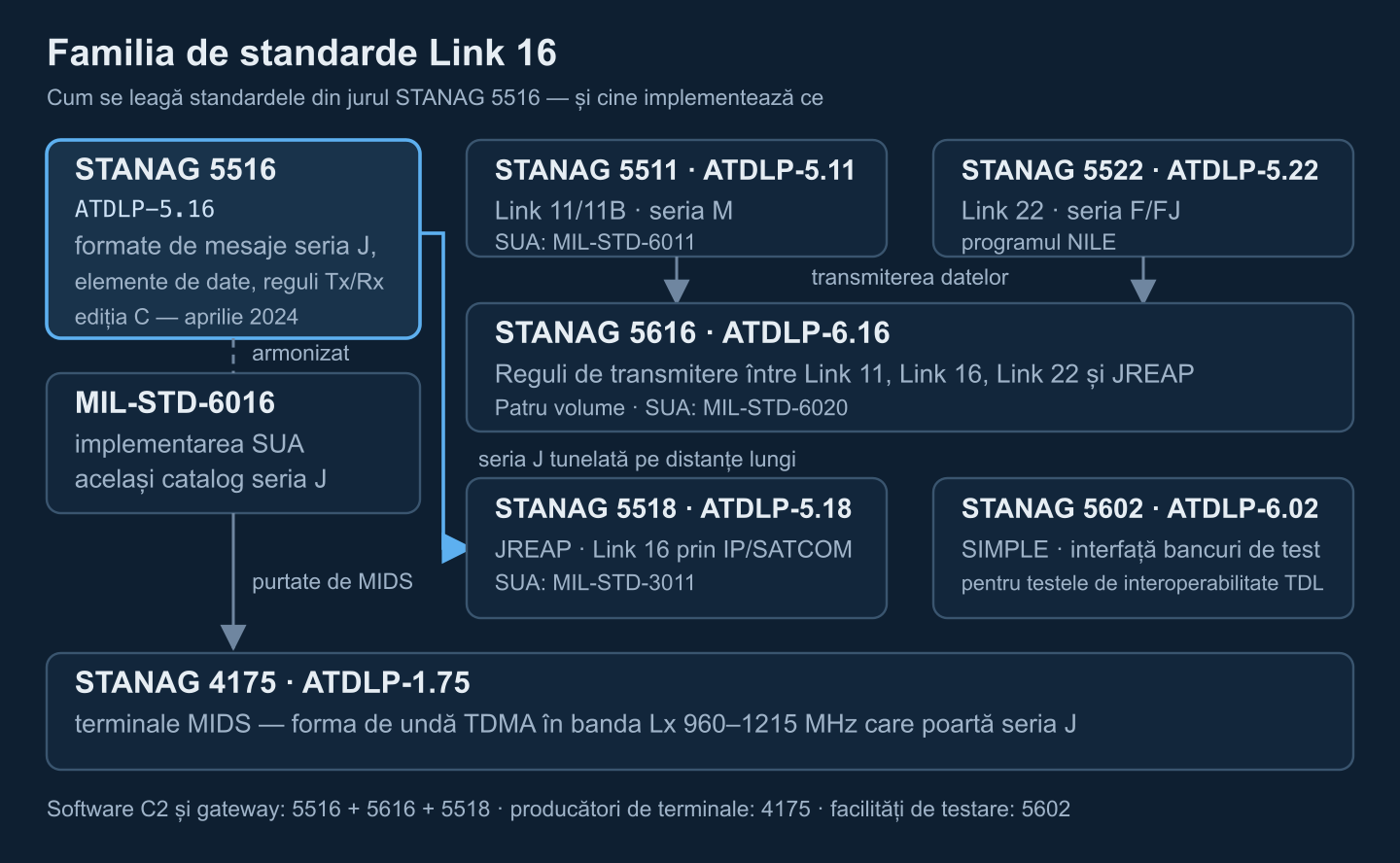

Link 16 nu călătorește niciodată singur. O stivă realistă de control al interfeței implică șase până la opt standarde, iar cunoașterea căruia dintre ele posedă care problemă este jumătate din munca de delimitare. Harta de mai jos arată cum se leagă și ce tip de produs implementează fiecare.

Edițiile conform cataloagelor publice de standarde NATO din 2026 — confirmați întotdeauna ediția curentă prin autoritatea dumneavoastră națională înainte de a îngheța o interfață.

Cum se citește harta: STANAG 5516 definește mesajele, iar STANAG 4175 definește terminalul MIDS care le transmite — separarea dintre stratul de date și radio este exact separarea dintre o integrare C2 și un program de terminale (vezi ghidul terminalelor MIDS). STANAG 5518 (JREAP) poartă aceleași date tactice prin IP și SATCOM acolo unde rețeaua nu ajunge — MIL-STD-3011 pe partea americană. STANAG 5616 definește regulile pe care le urmează o unitate de transmitere când traduce între Link 11, Link 16, Link 22 și JREAP — standardul din spatele unui gateway Link 16 către Link 22. STANAG 5602 (SIMPLE) interconectează facilitățile de testare pentru testele de interoperabilitate TDL, construit pe protocoalele IEEE DIS. Link 22 în sine este STANAG 5522 — începeți cu ce este Link 22 — iar compromisurile dintre cele trei legături NATO sunt comparate în Link 11 vs Link 16 vs Link 22.

Cum obțineți acces la STANAG 5516 și MIL-STD-6016

Standardele NATO se distribuie prin națiuni, nu către companii. Baza NATO Standardization Office este registrul, dar un furnizor ajunge la documente prin ministerul său al apărării sau prin autoritatea națională de standardizare — de regulă în cadrul unui contract de program, al unui program național de teste sau al unei aranjamente de sponsorizare a ministerului. Procesul este birocratic, nu secret: metadatele de catalog (titluri, ediții, date de promulgare, echipe responsabile) sunt publice în datele profilurilor de interoperabilitate NATO și în cataloagele naționale de standarde; textele complete au distribuția controlată.

Pe partea americană, MIL-STD-6016 trece prin ASSIST sub distribution statement C, iar livrarea către aliați necesită autorizație de divulgare. Planificați un timp de așteptare în săptămâni și rețineți că unele volume și suplimente — materialele de management criptografic, suplimentele clasificate — sunt păstrate mai strict decât standardul de bază. Ingineria poate începe înainte de finalizarea actelor: descrierile operaționale publice, materialele de instruire și standardul de simulare DIS/HLA pentru Link 16 (SISO-STD-002) sunt suficiente pentru a construi un banc de testare pe nivelul de mesaje și un cadru de conformitate în timp ce documentele controlate sunt în tranzit.

Conformitatea și testarea interoperabilității

Nimeni nu se autocertifică pe o legătură tactică de date. Fiecare națiune are o autoritate tehnică TDL care deține conformitatea: ordinele administrative ale apărării Canadei, de exemplu, desemnează o secție comună de management TDL ca autoritate tehnică națională pentru TDL-urile comune și cer testarea de interoperabilitate TDL în laborator pentru verificarea conformității cu standardele înainte de utilizare. În Statele Unite, Joint Interoperability Test Command (JITC) testează și certificatează sistemele pentru uz militar.

Peste stratul național, exercițiul anual al NATO Coalition Warrior Interoperability eXploration, eXperimentation, eXamination, eXercise (CWIX) este locul unde testele bilaterale rulează împotriva stivelor reale ale partenerilor — un exercițiu care scoate la lumină ce ratează băncile de conformitate, nu un organism de certificare. SIMPLE (STANAG 5602) este standardul care conectează bancurile de test exact pentru această clasă de teste. Pregătirea este un program de inginerie în sine; ghidul de certificare CWIX și prezentarea noastră a bancului de testare al coaliției acoperă disciplina. Pe scurt: vectorii dus-întors ai mesajelor din seria J apar în integrarea continuă din prima săptămână.

Lista de verificare a implementării pentru echipele de software

Ce implementați depinde de partea terminalului în care vă aflați.

Dacă construiți software C2 sau un gateway

• Obțineți ediția curentă ATDLP-5.16 — și MIL-STD-6016 dacă rețelele americane sunt în perimetru — prin sponsorul dumneavoastră înainte de a proiecta codecurile și consemnați ediția și versiunea exactă în documentul de control al interfeței.
• Implementați submulțimea de mesaje de care interfața dumneavoastră are efectiv nevoie — de regulă întâi supravegherea, PPLI și gestionarea informațiilor — cu tipare strictă generată din tabelele catalogului.
• Tratați codificările de câmp „no statement” ca valori depline; reducerea lor la zero este clasicul bug al primului câmp.
• Adăugați JREAP (STANAG 5518 / MIL-STD-3011) pentru acoperire IP și SATCOM și regulile de transmitere STANAG 5616 dacă produsul face punte între legături.
• Validați fiecare mesaj primit față de catalog și jurnalizați respingerile structurate; stocați în tampon traficul de ieșire după prioritate în loc să inundați terminalul.
• Integrați în CI vectori binari de referință dus-întors și simulatoare de parteneri — tacticile de integrare sunt în partea 2 a prezentării noastre de implementare a interoperabilității.

Dacă construiți un terminal sau o componentă de nivel de legătură

• STANAG 4175 (caracteristicile terminalului MIDS) domină perimetrul — formă de undă, criptografie, temporizare — dar standardul de mesaje definește în continuare ce trebuie să poarte interfața gazdă.
• Alocarea sloturilor de timp, intrarea în rețea și comportamentul navigației relative sunt elemente de certificare, nu funcționalități.
• Planificați schimbul de date de proiectare a rețelei MIDS/JTIDS (ATDLP-7.03) și testarea de integrare împotriva unui banc de testare de referință.

În orice caz, bugetați bancul de conformitate din primul sprint. Este cea mai ieftină asigurare a programului: o rundă de certificare eșuată costă mai mult decât va costa vreodată bancul.
