Mesajele seriei J din Link 16: etichete, nume și roluri de la J0 la J31

Mesajele seriei J din Link 16 sunt mesajele binare cu format fix (TADIL J) definite de MIL-STD-6016 și STANAG 5516 al NATO. Fiecare este denumit printr-o etichetă de la J0 la J31 și o subetichetă de la 0 la 7: J2.2 este Air PPLI, J3.2 este Air Track, J12.0 este Mission Assignment. Tabelele de mai jos listează fiecare mesaj J documentat public, cu numele și rolul său, grupate pe funcții.

Lista este construită doar din surse publice și încrucișate între ele: ghidul rapid interarme american FM 6-24.8 (2000), standardul de simulare Link 16 SISO-STD-002 și materialele de instruire și de produs ale producătorilor. Pagina este gândită pentru tipărire: folosiți dialogul de printare al browserului sau Salvați ca PDF — foaia de stil de print a blogului ascunde navigarea. Despre cum se decodează cuvintele și unde greșesc codecurile, citiți în ghidul de teren al seriei J Link 16; despre forma de undă și terminalele de dedesubt, vedeți ce este Link 16.

Cum se citește o etichetă de mesaj a seriei J Link 16

O etichetă precum J3.2 conține două numere. Primul este eticheta pe 5 biți (0–31), care denumește familia de mesaje — J3 este supraveghere. Al doilea este subeticheta pe 3 biți (0–7), care alege un mesaj din familia respectivă: J3.2 este track-ul aerian, J3.3 track-ul de suprafață. Ambele se află la începutul cuvântului inițial al mesajului, deci un decodor știe ce mesaj deține după primii zece biți.

În specificații și în loguri mai apar trei notații:

• Sufixe de cuvânt. Un I, E sau C după etichetă denumește un cuvânt al mesajului: J10.2I este cuvântul inițial al Engagement Status, iar J10.2C2 cuvântul său de continuare 2.
• Numere în paranteze. J28.2(0) este un mesaj concret din eticheta națională J28.2 — aici Text Message, folosit pentru text liber.
• Goluri. Nu fiecare număr este folosit. J4 și J18–J27 nu apar în cataloagele publice, iar J5 contribuie cu un singur mesaj — J5.4.

Înregistrarea marcată cu † apare într-o singură sursă publică; verificați-o față de revizia standardului pe care o folosește programul dumneavoastră.

J0–J8: managementul rețelei, PPLI, supravegherea și managementul informației

Aceste familii țin rețeaua în funcțiune și construiesc imaginea comună: J0 și J1 administrează rețeaua, J2 permite fiecărui terminal să se raporteze, J3 poartă ce văd senzorii, iar J7 transformă multe raportări independente într-o imagine unitară.

Managementul rețelei (J0, J1)

Localizarea și identificarea precisă a participanților (J2)

Supraveghere (J3)

Lupta antisubmarină, informațiile și managementul informației (J5–J8)

J9–J17: coordonarea armamentului, controlul, starea și războiul electronic

Aceste familii fac din Link 16 un canal de comandă, nu doar un flux de imagine. J11 a fost adăugat pentru armamente integrate în rețea printr-o modificare a MIL-STD-6016C, de aceea lipsește din catalogul din 2000; J16.0 și J17.0 apar în cataloage ulterioare ale producătorilor și în specificații de gateway.

Coordonarea și managementul armamentului (J9–J11)

Control (J12)

Stare, război electronic, avertisment de amenințare, imagistică și vreme (J13–J17)

J28–J31: folosință națională, text liber și funcții de mentenanță

Subetichetele J28 sunt alocate națiunilor și armatelor, care își definesc propriul conținut; cea mai des întâlnită de integratori este J28.2(0), mesajul de text liber. J31 cuprinde mentenanța criptografică și umplutura intervalului.

Mesajele J de care depinde o imagine aeriană tipică

Un consumator care are nevoie doar de imaginea aeriană — un display C2, un motor de fuziune, un gateway care alimentează un COP — obține cea mai mare parte a valorii dintr-o submulțime mică. Acestea sunt mesajele de implementat primele:

Nu confundați J2 cu J3. J2.2 este o aeronavă din rețea care se raportează singură; J3.2 este un track pe care o unitate de supraveghere îl raportează despre ceva ce observă — ostil, necunoscut sau prieten fără terminal. Identitatea track-ului în J3 combină mediul, identitatea, platforma, activitatea, tipul concret și naționalitatea, iar calitatea track-ului merge de la 0 la 15.

Structura mesajului seriei J: cuvinte, biți și intervale de timp

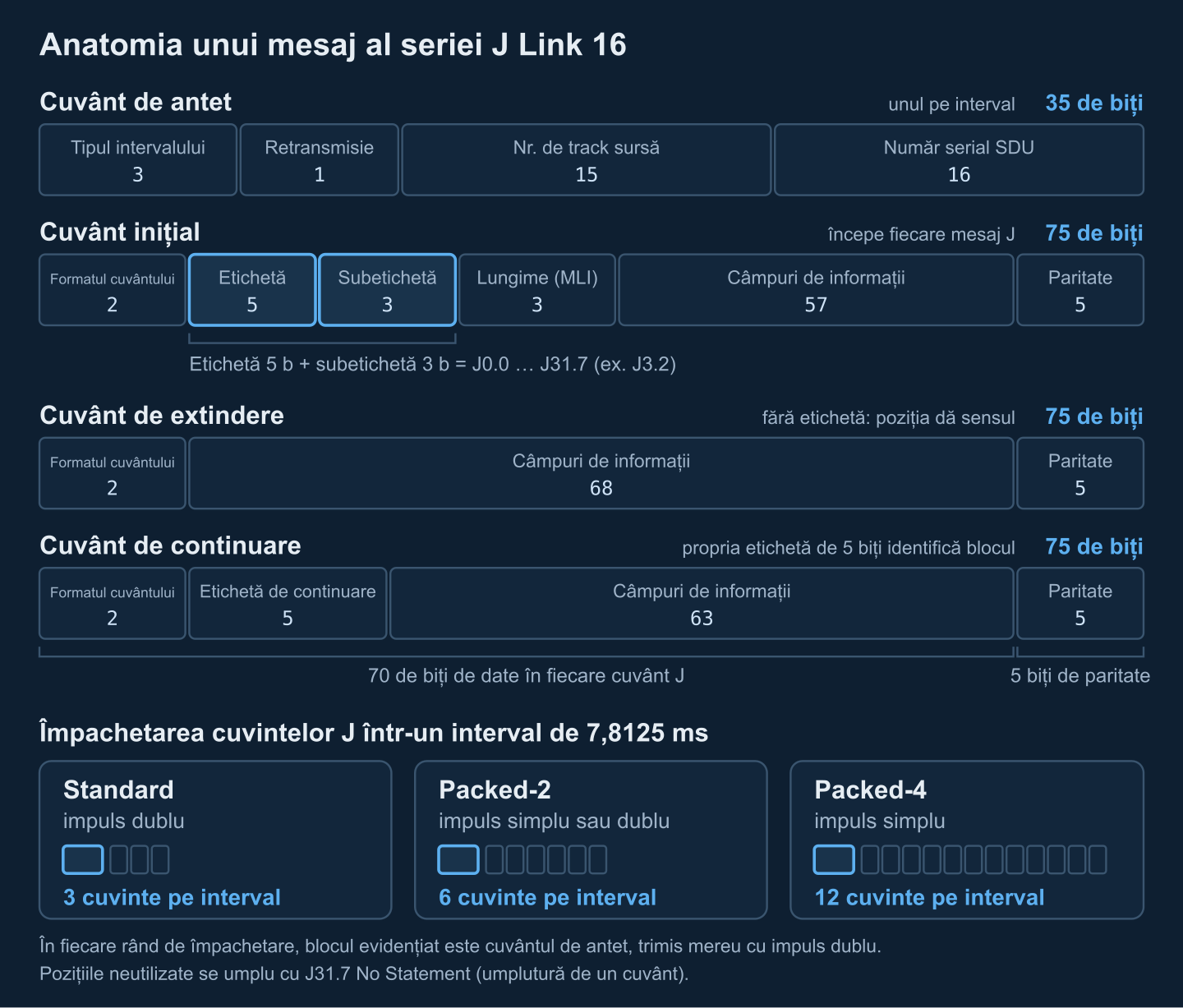

Fiecare mesaj J este construit din cuvinte de 75 de biți: 70 de biți de date plus 5 biți de paritate. Cuvântul inițial deschide mesajul cu un cod de format pe 2 biți, eticheta pe 5 biți, subeticheta pe 3 biți, un indicator de lungime pe 3 biți (MLI) și 57 de biți de câmpuri. Cuvintele de extindere adaugă 68 de biți de câmpuri; cuvintele de continuare poartă propria etichetă de continuare pe 5 biți și 63 de biți de câmpuri. Fiecare interval începe cu un cuvânt de antet de 35 de biți care denumește tipul intervalului și numărul de track sursă al expeditorului.

Împachetarea aleasă pentru un interval decide câte cuvinte poartă: 3 în impuls dublu standard, 6 în Packed-2 cu impuls simplu sau dublu, 12 în Packed-4 cu impuls simplu. Formatele împachetate și cu impuls simplu schimbă marja de rezistență la bruiaj pe capacitate, iar antetul merge mereu cu impuls dublu. În eter, fiecare cuvânt de 75 de biți este cincisprezece simboluri de 5 biți; un bloc de trei cuvinte de date este protejat ca trei cuvinte de cod Reed–Solomon (31,15) — 93 de simboluri, unul pe impuls — în timp ce antetul de 35 de biți este codat ca un cuvânt de cod (16,7). Cu 128 de intervale pe secundă, plafonul este de 1.536 de cuvinte J pe secundă; terminalele umplu pozițiile neutilizate cu J31.7.

Tipurile de mesaje Link 16 dincolo de seria J

„Mesajele Link 16“ acoperă mai mult decât catalogul J. Un terminal tratează șase tipuri de trafic:

VMF peste Link 16 poartă mesajele seriei K descrise în ghidul nostru Variable Message Format. Mesajele RTT stau în afara numerotării J, dar contează pentru cine simulează intrarea în rețea.

Ce NPG poartă ce mesaje J

Intervalele de timp Link 16 sunt alocate grupurilor de participare la rețea (NPG), fiecare definit pe funcții — deci NPG-ul determină și ce mesaje circulă pe el. Atribuirile comune de mai jos urmează FM 6-24.8; autoritar este OPTASK LINK-ul operației, iar ghidul de proiectare a rețelelor Link 16 arată cum se bugetează intervalele.

Două detalii îi pot păcăli pe integratori. Controlul aerian (J12) are propriul NPG 9, separat de coordonarea armamentului pe NPG 18. PPLI-ul transferat (J2.0) circulă pe NPG 14 pentru US Navy, dar pe NPG 7 pentru US Air Force și Corpul Marinelor.

Cum folosește software-ul lista seriei J

Codecuri. Un decodor citește eticheta și subeticheta din cuvântul inițial, le caută într-o tabelă de dispecerizare și predă cuvintele parserului de câmpuri al acelui mesaj. Indicatorul de lungime îi spune câte cuvinte aparțin mesajului, deci mesajele neimplementate pot fi sărite fără pierderea alinierii. Generați parserele din tabelele MIL-STD-6016 de referință, nu de mână; ghidul de teren acoperă biții de rezervă, valorile „no statement“ și vectorii de test.

Filtre. Filtrarea la nivel de etichetă este cea mai ieftină cale de a reduce încărcarea: un COP poate avea nevoie doar de J2, J3 și J7. Planificatorii transmit filtrele de emisie și de linie în OPTASK LINK, iar J7.6 Filter Management ajustează filtrele pe legătură.

Gateway-uri. Traducerea este o mapare semantică, nu o reîncodare. FM 6-24.8 notează că atunci când un C2P de navă al US Navy traducea seria J în mesaje Link 11 și Link 4A, conținutul extins și precizia seriei J se pierdeau, iar un mesaj J putea deveni până la opt mesaje vechi — compromisurile sunt comparate în Link 11 vs Link 16 vs Link 22. Link 22 are propriul catalog (vedeți ce este Link 22), deci un gateway Link 16 către Link 22 mapează mesaj cu mesaj, la fel ca un pod către TAK, unde track-urile J2 și J3 devin evenimente Cursor on Target. Prezentarea noastră a software-ului de gateway pentru legături de date tactice acoperă punțile JREAP, VMF și NFFI.

Mesajele seriei J Link 16 în PDF și sursele oficiale

Definițiile autoritative — așezările câmpurilor, regulile de transmitere și recepție, fiecare bit al fiecărui cuvânt — se află în MIL-STD-6016 (Tactical Data Link 16 Message Standard) și STANAG 5516 (Tactical Data Exchange – Link 16). Niciunul nu se descarcă public; accesul trece prin canale guvernamentale și NATO, iar explicatorul nostru STANAG 5516 acoperă reviziile. Orice listă publică, inclusiv aceasta, este doar un rezumat pentru navigare.

Cea mai completă listă publică este figura I-3 din FM 6-24.8, aprobată pentru publicare în 2000 — înainte de J11, J16 și J17. SISO-STD-002-2021 publică așezările antetului și ale cuvintelor și menționează MIL-STD-6016C–F și STANAG 5516 edițiile 3–6 ca versiuni în folosință. Ca să păstrați lista offline, tipăriți pagina și alegeți Salvați ca PDF.
