Link 11 (TADIL A) este rețeaua HF/UHF proiectată în anii 1950 în care o stație de control al rețelei interoghează fiecare unitate pe rând: circa 1.8 kbit/s de date și nicio rezistență la bruiaj. Link 16 (TADIL J) este legătura TDMA în banda L, rezistentă la bruiaj, pentru imaginea aeriană: 26.9–107.5 kbit/s per rețea, dar numai în linia de vedere. Link 22 (NILE) înlocuiește Link 11 cu TDMA pe HF/UHF, retransmisie automată dincolo de orizont și dicționarul de date al Link 16.
Verdictul practic: țineți aeronavele, apărarea antiaeriană și coordonarea armamentului pe Link 16; mențineți un grup naval dispersat dincolo de orizont unit prin Link 22; păstrați Link 11 doar atât timp cât un partener, o platformă sau un punct de la țărm mai depinde de el și proiectați redirecționarea datelor care cose cele trei legături într-o singură imagine. Restul acestei pagini susține verdictul cu cifre.
Link 11 vs Link 16 vs Link 22 pe scurt
Tabelul compară cele trei legături după parametrii care conduc deciziile de arhitectură. Cifrele provin din documente publice NATO, ale biroului de management al programului NILE (PMO) și din documente interservicii americane. Debitele sunt ceea ce rămâne pentru datele tactice după corecția erorilor și suprasarcina de sincronizare, dacă nu se precizează altfel.
| Parametru | Link 11 | Link 16 | Link 22 |
|---|---|---|---|
| Denumirea US / NATO | TADIL A (în rețea); varianta punct-la-punct Link 11B este TADIL B | TADIL J | NILE (NATO Improved Link Eleven) |
| Standarde | STANAG 5511 (ATDLP-5.11), MIL-STD-6011 | STANAG 5516 (ATDLP-5.16), MIL-STD-6016 | STANAG 5522 (ATDLP-5.22) |
| Benzi de frecvențe | HF 2–30 MHz, UHF 225–400 MHz | banda L 960–1215 MHz, 51 de frecvențe de salt | HF 2–30 MHz, UHF 225–400 MHz |
| Accesul la canal | Interogare succesivă (roll-call) de către o stație de control al rețelei (NCS); semiduplex; moduri de difuzare | TDMA: cadre de 12 s cu 1,536 de intervale (de câte 7.8125 ms), prealocate grupurilor de participare la rețea (NPG); fără NCS | TDMA per rețea NILE, plus TDMA dinamic (DTDMA) și intervale cu injecție prioritară; fără NCS și fără referință de timp a rețelei |
| Debit | 1,364 sau 2,250 bit/s pe linie, adică 1,090 sau 1,800 bit/s de date; Link 11B de obicei 1,200 bit/s | 26,880–107,520 bit/s per rețea în funcție de împachetare (28.8–115.2 kbit/s inclusiv paritate); MIDS JTRS Enhanced Throughput depășește 1 Mbit/s | 12,666 bit/s per rețea UHF; HF 1,493–4,053 bit/s, până la 9,600 bit/s cu formele de undă mai noi; până la 44,532 bit/s pe 2 rețele HF + 2 UHF |
| Rază | HF prin unda de sol până la circa 300 nm; UHF în linia de vedere | Linie de vedere: circa 300 nm, circa 500 nm în modul cu rază extinsă; mai departe doar prin relee, satelit sau JREAP | HF dincolo de linia de vedere, optimizat pentru circa 300 nm (NILE PMO menționează peste 1,000 nm); UHF în linia de vedere; retransmisie automată |
| Rezistența la bruiaj | Nulă: formă de undă cu frecvență fixă | Ridicată: salt de frecvență rapid, împrăștiere de spectru, corecție de erori și împletire | Rețelele cu frecvențe fixe pot fi bruiate, dar rețelele multiple și retransmisia adaugă reziliență; mediile cu salt de frecvență (EPM) sunt mult mai greu de bruiat |
| Securitate | Criptarea mesajelor printr-un dispozitiv cripto extern (familia KG-40); fără securitate a transmisiei | Securitate a mesajelor (MSEC) plus securitate a transmisiei (TSEC) | COMSEC la nivel de legătură (LLC 7M) cu integritate și criptare bazată pe timp; securitate a transmisiei la radiouri cu salt de frecvență |
| Formatul mesajelor | Seria M: două cadre de 30 de biți, fiecare cu 24 de biți de date + 6 biți de corecție | Seria J: șiruri de lungime variabilă din cuvinte de 70 de biți | Seria F: 1–8 cuvinte de mesaj tactic de 72 de biți; mesajele FJ transportă mesajele seriei J nemodificate |
| Numere de pistă | 4 cifre octale (0001–7777, circa 4,000) | 19 biți, cinci caractere: 00001–77777 și 0A000–ZZ777 | Aceeași schemă pe 19 biți ca la Link 16 |
| Participanți | Până la 62 de adrese de unități (octal 01–76) | Adrese de unități pe 15 biți; bugetul de intervale este limita practică | Până la 125 de unități și 8 rețele per super-rețea; o unitate intră în până la 4 rețele |
| Platforme tipice | Nave de suprafață mai vechi, submarine, avioane de patrulare maritimă și de avertizare timpurie, puncte de la țărm; Link 11B între puncte terestre de apărare antiaeriană și de dirijare | Avioane de vânătoare, avioane AEW&C, nave de apărare antiaeriană, subunități de tragere cu rachete sol-aer, sisteme C2 la sol și centre de operații aeriene | Nave de luptă de suprafață, portavioane, submarine, avioane și elicoptere maritime, puncte de la țărm |
| Terminal / echipament | Set de terminal de date (modem), dispozitiv cripto, stații radio HF/UHF | JTIDS Class 2, MIDS-LVT, MIDS JTRS | Echipament de comunicații NILE: software SNC, cripto LLC 7M, controloare de prelucrare a semnalului, stații radio HF/UHF; procesor național de legături de date (DLP) |
| Stare | Moștenită; este înlocuită de Link 22 (și de Link 16 în roluri aeriene); nicio dată de dezactivare la nivel de alianță publicată | Legătura principală de imagine aeriană a NATO; în modernizare (modernizarea criptografică, reasignarea frecvențelor, Enhanced Throughput) | În serviciu operațional în mai multe națiuni NILE și partenere; implementarea continuă |

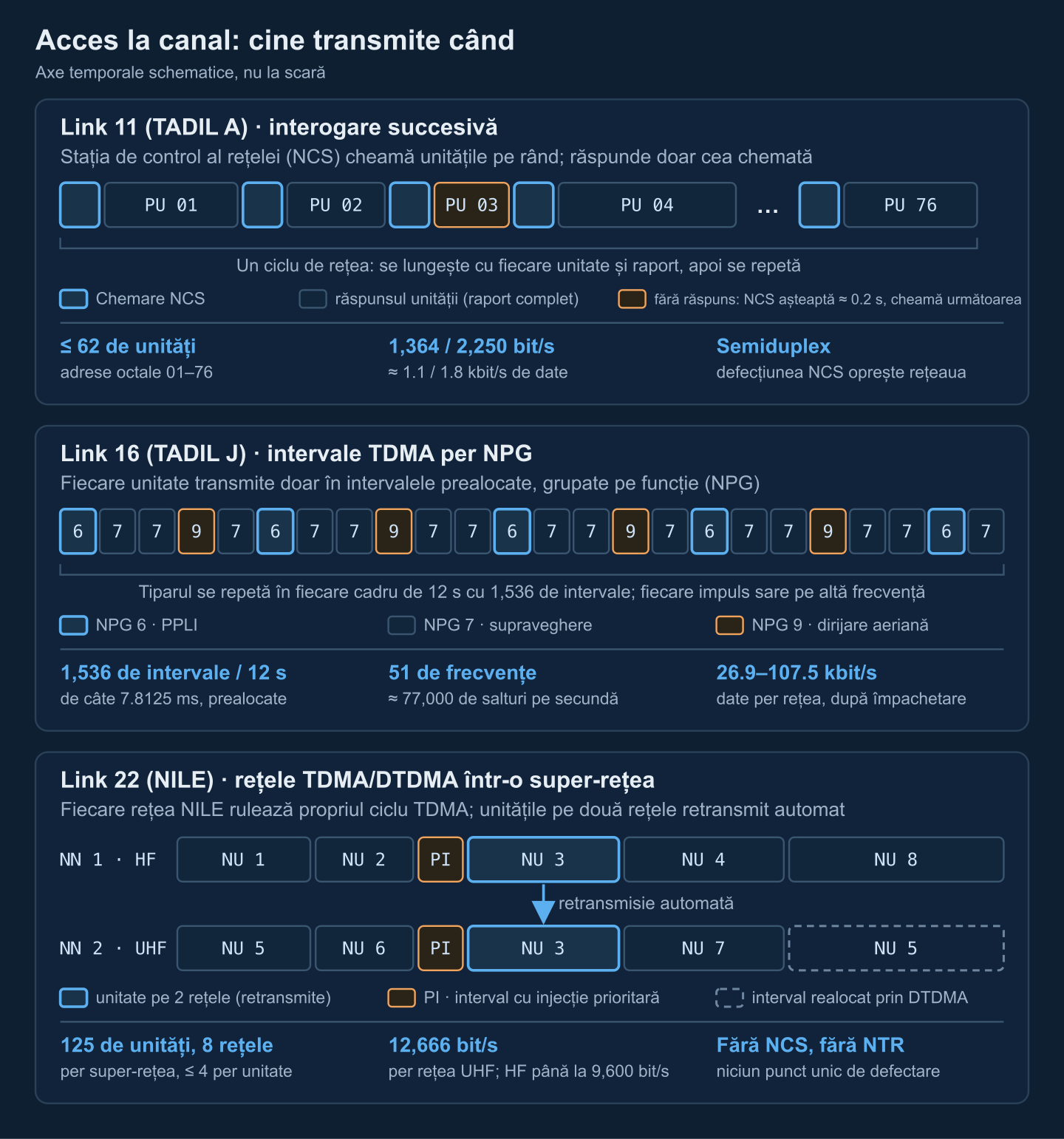

Cum împarte fiecare legătură canalul
Cea mai mare diferență între cele trei legături este modul în care decid cine transmite în continuare. Capacitatea, latența și supraviețuirea decurg toate din această alegere.
Link 11: interogare succesivă. În funcționarea normală, o unitate participantă joacă rolul stației de control al rețelei. Aceasta transmite o interogare adresată unei unități; unitatea răspunde cu întregul raport în timp ce restul ascultă, apoi NCS cheamă adresa următoare. Dacă o unitate nu răspunde, NCS așteaptă circa 0.2 secunde înainte de a trece mai departe. Ciclul rețelei se lungește deci cu fiecare unitate și fiecare pistă, o unitate cu informații urgente nu poate sări rândul, iar pierderea NCS oprește rețeaua. Modurile de difuzare și difuzare scurtă permit unei singure unități să transmită fără a fi interogată, dar nu schimbă proiectarea cu un singur vorbitor pe rând.
Link 16: TDMA fix. Timpul este tăiat în cadre de 12 secunde cu 1,536 de intervale de câte 7.8125 ms. Proiectul rețelei alocă blocuri de intervale grupurilor de participare la rețea — circuitele funcționale precum PPLI, supraveghere, dirijare aeriană și voce — precum și unităților care transmit în ele. Intervalele pot fi dedicate unei unități sau partajate cu acces concurențial, iar mai multe rețele suprapuse pot refolosi aceleași intervale pe alte secvențe de salt. Nu există controler: o unitate servește drept referință de timp a rețelei ca altele să se poată sincroniza și intra, dar o rețea formată funcționează și fără ea. Bugetarea intervalelor este tratată în ghidul nostru despre proiectarea rețelelor Link 16, NPG și intervalele de timp.
Link 22: rețele TDMA într-o super-rețea. Fiecare rețea NILE rulează propriul ciclu TDMA (structura ciclului de rețea) din intervale alocate unităților, plus intervale opționale cu injecție prioritară pentru trafic urgent. Planificatorii dimensionează nevoia de capacitate și întârzierea de acces admisă ale fiecărei unități în mesajul OPTASK LINK, sau System Network Controller (SNC) calculează structura. TDMA dinamic permite apoi unei unități congestionate să ia capacitate liberă în timp ce rețeaua rulează. Până la opt rețele, fiecare pe orice medii HF sau UHF, formează o super-rețea de până la 125 de unități; o unitate poate sta simultan pe patru rețele, iar SNC retransmite automat un mesaj atunci când un destinatar nu este direct accesibil. Nu există stație de control al rețelei și nici referință de timp a rețelei. Parcursul complet al sistemului: ce este Link 22 și cum funcționează NILE.
Link 11 vs Link 16: ce se schimbă în practică
Majoritatea platformelor care au părăsit Link 11 au trecut mai întâi la Link 16, deci aceasta este comparația pe care o întâlnesc cel mai des inginerii și planificatorii. Saltul este mai mare decât sugerează coloana debitelor.
- Capacitate și actualitate. O întreagă rețea Link 11 împarte circa 1.8 kbit/s, iar un raport este proaspăt doar pe cât permite ciclul de interogare. Link 16 oferă fiecărei rețele 26.9–107.5 kbit/s, suprapune mai multe rețele și dă fiecărei unități oportunități de transmitere care nu depind de câte alte unități sunt pe legătură.
- Precizie. Link 11 raportează poziții într-o grilă relativă la un punct de referință al legăturii de date, ceea ce limitează zona utilizabilă și exclude operațiile polare; Link 16 raportează poziții geodezice WGS-84. Calitatea pistei merge de la 0–7 pe Link 11 la 0–15 pe Link 16, unde valoarea maximă cere o precizie mai bună de 50 de picioare.
- Funcții. Dincolo de supraveghere, Link 16 adaugă localizarea și identificarea precisă a participanților (PPLI) cu navigație relativă, dirijarea aeriană, mesajele de război electronic și de coordonare a armamentului, plus două canale vocale criptate la 2.4 sau 16 kbit/s. Lista completă a mesajelor seriei J arată catalogul.
- Supraviețuire. Link 11 depinde de NCS-ul său; Link 16 este fără nod central, pentru că fiecare interval este alocat dinainte.
- Război electronic și securitate. Link 11 este o formă de undă cu frecvență fixă, cu doar criptarea mesajelor, ușor de bruiat și, după propria evaluare a programului NILE, relativ ușor de falsificat. Link 16 sare pe 51 de frecvențe cu circa 77,000 de salturi pe secundă și criptează atât mesajul, cât și transmisia.
- Unde câștigă încă Link 11. Unda de sol HF poartă Link 11 dincolo de orizont, până la circa 300 nm, fără avion de retransmisie, satelit sau portal. Link 16 are nevoie de relee aeriene, legături prin satelit sau JREAP pentru a depăși linia de vedere — exact golul pentru care a fost construit Link 22.
Bazele Link 16 (terminale, frecvențe, împachetare) sunt explicate în ce este Link 16; pentru integrarea pe partea purtătoare, ghidul nostru de integrare software Link 16.
Unde se încadrează Link 22
Programul NILE a formulat clar obiectivele Link 22: să înlocuiască Link 11, să-i elimine limitele și să completeze Link 16. Este în primul rând o legătură maritimă pentru lupta împotriva țintelor de suprafață și subacvatice, deși susține toate mediile. Păstrează ce făcea util Link 11 — benzile HF și UHF și raza dincolo de orizont fără sateliți — și preia ce făcea precis Link 16: mesajele familiei J pe același dicționar de date, adresele de unități pe 15 biți, numerele de pistă pe 19 biți și pozițiile WGS-84. Peste acestea adaugă super-rețeaua, retransmisia automată, DTDMA și prioritatea și calitatea serviciului per mesaj.
Față de Link 16, compromisul este rază contra debit. Link 16 mută mult mai multe date per rețea, iar forma sa de undă cu salt rapid este o țintă mai grea pentru un bruiaj, dar se oprește la orizontul radio dacă nimic nu o retransmite. Link 22 transportă o fracțiune din date per rețea, însă ține o forță dispersată unită pe sute de mile și cere mult mai puțină planificare de rețea. De aceea NATO plănuiește cele două cot la cot, nu ca rivale; confruntarea completă este în analiza noastră aprofundată Link 22 vs Link 16.
Ce legătură pentru ce misiune și ce platformă
În dispozitivele reale, întrebarea rareori este ce legătură, ci ce legătură transportă ce. O repartizare tipică arată astfel:
| Misiune sau situație | Legătura principală | De ce |
|---|---|---|
| Avioane de vânătoare, AEW&C și imaginea apărării antiaeriene; coordonarea armamentului | Link 16 | Debit, rezistență la bruiaj, PPLI și navigație relativă, mesaje de coordonare a armamentului |
| Grup naval de luptă dispersat dincolo de orizontul UHF, fără satelit | Link 22 pe HF | Rază dincolo de linia de vedere și retransmisie automată fără relee aeriene |
| Submarine, avioane de patrulare maritimă și puncte de la țărm în imaginea maritimă | Link 22 (Link 11 pe unitățile neconvertite) | Raza HF și același dicționar de date ca imaginea aeriană Link 16 |
| Partener de coaliție echipat doar cu Link 11 | Link 11 printr-o unitate de redirecționare | Ține partenerul în imagine până la conversie |
| Centre terestre de apărare antiaeriană și dirijare | Link 16, extins prin JREAP pe IP, legătură serială sau satelit | Împărtășește imaginea aeriană dincolo de linia de vedere a terminalului; Link 11B supraviețuiește pe circuite punct-la-punct vechi |
| Comandamente și aplicații C2 la țărm | Seria J pe IP (JREAP-C) printr-un portal | Nu e nevoie de radio; software-ul consumă aceleași mesaje |
Restricțiile platformei contează la fel de mult ca misiunile. Un avion care poartă deja un terminal MIDS primește Link 16 aproape gratuit, în timp ce Link 22 aerian este încă în formare: ghidul NILE PMO din 2020 descrie criptoul LLC 7M ca fiind construit după standardele de mediu aeronautice, dar încă nu certificat formal pentru aeronave. Alegerile de terminale și termenele de livrare sunt tratate în ghidul nostru de terminale MIDS.
Toate trei simultan: redirecționarea datelor, DLP multi-legătură și portaluri
O forță care operează mai mult de o legătură are nevoie de unități care stau simultan pe două legături și trec date între ele. La NATO aceasta este redirecționarea datelor, reglementată de STANAG 5616 (ATDLP-6.16) pentru Link 11/11B, Link 16 și Link 22, iar programul NILE cere pentru conformitate procesoare de legături de date (DLP) duale și multi-legătură care acționează ca redirecționatoare. Doctrina interservicii americană pentru cazul Link 11/Link 16 enumeră ce trebuie să facă un redirecționator:
- Corelează înainte de redirecționare. Redirecționatorul compară pistele celeilalte legături cu pistele locale și raportează doar cele pe care le deține cu o calitate a pistei mai mare, ca același contact să nu fie raportat de două ori.
- Traduce participanții. Unitățile Link 11 apar pe Link 16 ca PPLI indirecte (US Navy le atribuie NPG 14), iar PPLI-urile Link 16 apar pe Link 11 ca puncte speciale prietene.
- Contează pe ramificare. Un singur mesaj de seria J din sistemul de luptă poate deveni până la opt mesaje pe Link 11 sau Link 4A, iar toate pistele Link 16 ajung la unitățile Link 11 în timpul unei singure interogări a redirecționatorului, deci poate fi necesară filtrarea ca să nu fie inundate afișajele mai vechi.
- Convertește grilele. Redirecționatorul traduce între raportarea geodezică a Link 16 și grila Link 11, inclusiv propria poziție.
Împreunarea Link 16 și Link 22 este mult mai ușoară decât a oricăreia dintre ele cu Link 11. Ele împărtășesc un dicționar de date, iar mesajele FJ din Link 22 transportă mesajele seriei J nemodificate, deci mare parte din muncă este reîncadrarea, nu recodarea. Îndrumarea propriului program NILE ierarhizează efortul: un DLP dual Link 16/22 este mai simplu decât un DLP dual Link 11/22, iar un DLP multi-legătură Link 11/16/22 complet este cel mai greu de construit. Articolul nostru despre traducerea în portal de la Link 16 la Link 22 parcurge întregul lanț de redirecționare, iar modelul pentru consumatorii din afara platformei (JREAP, VMF, CoT) este descris în portalurile software pentru traducerea legăturilor tactice de date.
Operați Link 11, Link 16 și Link 22 simultan? Noi construim jumătatea software a multi-legăturii: codecuri pentru seriile M, J și F/FJ pentru standardele de mesaje pe care programul dumneavoastră este autorizat să le folosească, maparea numerelor și a calității pistelor, reguli de redirecționare și de dublă raportare, banchete de redare care le testează pe trafic înregistrat, plus planul de tranziție pentru retragerea Link 11 fără pierderea imaginii. Planificați un portal multi-legătură cu inginerii noștri →
Migrarea de pe Link 11
Nu există în sursele publice o dată de dezactivare a Link 11 la nivel de alianță. Înlocuirea este națională și graduală: națiunile NILE și flotele partenere adaugă Link 22 pe măsură ce navele intră în modernizare, flotele din afara programului păstrează Link 11, iar unitățile de redirecționare acoperă golul. Spania, de pildă, a echipat nava de desant Juan Carlos I cu Link 22 la sfârșitul lui 2022 și îl include în submarinele S-80 și în modernizarea de la mijlocul ciclului de viață al fregatelor F-100, iar grupul portavion francez a exersat Link 22 cu avioanele sale în timpul dislocării indo-pacifice din 2024–25.
Trei fapte din programul NILE formează bugetele de migrare. În primul rând, radiourile HF Link 11 existente suportă deja primele șase forme de undă HF cu frecvență fixă ale Link 22, iar unele radiouri UHF Link 11 pot fi refolosite, deci radiourile și antenele nu sunt adesea punctul critic. În al doilea rând, elementele noi sunt software-ul SNC, criptoul LLC 7M (disponibil doar prin vânzările militare externe americane), controloarele de prelucrare a semnalului și, mai ales, DLP-ul, pe care NILE PMO îl numește cea mai semnificativă și mai costisitoare parte a unei implementări Link 22. În al treilea rând, un DLP dual Link 11/22 este mai greu decât unul Link 16/22, ceea ce susține retragerea timpurie a funcțiilor Link 11 pe platformele care au deja Link 16. Ghidul nostru de migrare Link 11 prezintă planul etapizat.
Ce înseamnă diferențele pentru software
Pentru inginerii care scriu DLP-ul sau portalul, diferențele de la nivel de legătură se reduc la o scurtă listă de probleme grele:
- Două spații de numere de pistă. Numerele Link 11 sunt patru cifre octale; numerele Link 16 și Link 22 sunt cinci caractere într-un câmp de 19 biți. Numerele 00200–07777 pe Link 16 corespund direct lui 0200–7777 pe Link 11, deci unitățile care raportează pe ambele folosesc de obicei blocul Link 11 ca bloc Link 16. Tot ce este peste acest interval nu are echivalent pe Link 11 și cere o tabelă de mapare persistentă în redirecționator.
- Calitatea și precizia pistei. Maparea 0–15 în 0–7 este cu pierderi, iar o pistă urcată din Link 11 poartă precizia Link 11, indiferent de câți biți oferă câmpul seriei J. Păstrați proveniența fiecărei piste și nu lăsați niciodată o pistă redirecționată să o depășească pe cea nativă.
- Coordonate. Grila Link 11 este relativă la un punct de referință al legăturii de date; Link 16 și Link 22 sunt geodezice. Conversia depinde de punctul de referință și de propria poziție a redirecționatorului — ambele trebuie să fie corecte.
- Fidelitatea traducerii. Traducerea seriei M în seria J remapează câmpuri cu rezoluții și intervale diferite, în ambele sensuri. Link 16 spre Link 22 este aproape fără pierderi: mesajele FJ poartă conținutul seriei J neschimbat, iar mesajele F unice sunt forme compacte din aceleași elemente de date, câteva fără echivalent pe Link 16. Generați tabelele de traducere din standarde, nu de mână, și testați drumurile dus-întors.
- Temporizare. Latența pistei este stabilită de ciclul de interogare Link 11, de orarul intervalelor Link 16 și de ciclul de rețea Link 22 plus salturile de retransmisie, nu de codul dumneavoastră. Modelați-o per legătură când bugetați latența cap-coadă.
- Unelte de test. Programul NILE furnizează un sistem de referință pentru testarea SNC, LLC și a controloarelor de prelucrare a semnalului, iar Multi-Link System Test and Training Tool (MLST3) exercită DLP-urile împotriva protocoalelor de mesaje Link 11, Link 16 și Link 22.
Arhitectura care supraviețuiește tuturor acestora este cea pe care o recomandăm oricărui program de legături de date: un model intern canonic de pistă cu adaptoare versionate per standard de mesaje, astfel încât adăugarea Link 22 sau retragerea Link 11 schimbă un adaptor, nu sistemul de luptă. Despre standardul Link 16 în sine, vezi STANAG 5516 și MIL-STD-6016 explicate.
