Link-16-Nachrichten der J-Serie sind die binären Nachrichten mit festem Format (TADIL J), die von MIL-STD-6016 und NATO STANAG 5516 definiert werden. Jede trägt ein Label von J0 bis J31 und ein Sublabel von 0 bis 7: J2.2 ist Air PPLI, J3.2 Air Track, J12.0 Mission Assignment. Die Tabellen unten führen jede öffentlich dokumentierte J-Nachricht mit Name und Zweck auf, nach Funktionen gruppiert.
Die Liste basiert ausschließlich auf öffentlichen Quellen und wurde zwischen ihnen abgeglichen: die US-mehrdienstliche Kurzreferenz FM 6-24.8 (2000), die Link-16-Simulationsnorm SISO-STD-002 sowie Schulungs- und Produktmaterial von Herstellern. Die Seite ist zum Drucken gedacht: Nutzen Sie den Druckdialog des Browsers oder Als PDF speichern — das Druckstylesheet des Blogs blendet die Navigation aus. Wie die Wörter dekodiert werden und wo Codecs Fehler machen, beschreibt der Begleitartikel Feldleitfaden zur J-Serie in Link 16; zu Wellenform und Terminals darunter siehe was Link 16 ist.
Wie man ein Label einer J-Serie-Nachricht in Link 16 liest
Ein Label wie J3.2 enthält zwei Zahlen. Die erste ist das 5-Bit-Label (0–31), das die Nachrichtenfamilie benennt — J3 ist Überwachung. Die zweite ist das 3-Bit-Sublabel (0–7), das eine Nachricht dieser Familie auswählt: J3.2 ist die Luftspur, J3.3 die Überwasserspur. Beide stehen am Anfang des Anfangsworts der Nachricht, sodass ein Decoder nach den ersten zehn Bits weiß, welche Nachricht er vor sich hat.
In Spezifikationen und Logs tauchen drei weitere Schreibweisen auf:
- Wort-Suffixe. Ein I, E oder C nach dem Label benennt ein Wort der Nachricht:
J10.2Iist das Anfangswort von Engagement Status,J10.2C2sein Fortsetzungswort 2. - Eingeklammerte Zahlen.
J28.2(0)ist eine konkrete Nachricht innerhalb des nationalen Labels J28.2 — hier die Text Message für Freitext. - Lücken. Nicht jede Nummer wird verwendet. J4 und J18–J27 kommen in den öffentlichen Katalogen nicht vor, und J5 steuert eine einzige Nachricht bei — J5.4.
Der mit † markierte Eintrag erscheint in nur einer öffentlichen Quelle; gleichen Sie ihn mit der Normrevision ab, die Ihr Programm verwendet.
J0–J8: Netzwerkverwaltung, PPLI, Überwachung und Informationsmanagement
Diese Familien halten das Netz am Laufen und bauen das gemeinsame Lagebild auf: J0 und J1 verwalten das Netz, J2 lässt jedes Terminal sich selbst melden, J3 trägt zusammen, was Sensoren sehen, und J7 macht aus vielen unabhängigen Meldungen ein einheitliches Bild.
Netzwerkverwaltung (J0, J1)
| Label | Nachricht | Zweck |
|---|---|---|
| J0.0 | Initial Entry | Trägt die Netzzeit, damit Terminals synchronisieren und ins Netz einsteigen können |
| J0.1 | Test | Prüft das Funktionieren der Verbindung zwischen Terminals |
| J0.2 | Network Time Update | Aktualisiert die Netzzeit |
| J0.3 | Time Slot Assignment | Weist einem Terminal Zeitschlitze über Funk zu |
| J0.4 | Radio Relay Control | Steuert die Relaisfunktion eines Terminals |
| J0.5 | Repromulgation Relay | Weist die Weiterleitung (Repromulgation) von Nachrichten an |
| J0.6 | Communication Control | Steuert die Kommunikationseinstellungen eines Terminals |
| J0.7 | Time Slot Reallocation | Kündigt die Neuzuweisung von Zeitschlitzen zwischen Einheiten an |
| J1.0 | Connectivity Interrogation | Fordert eine Einheit auf, ihre Konnektivität zu melden |
| J1.1 | Connectivity Status | Meldet die Konnektivität einer Einheit |
| J1.2 | Route Establishment | Richtet eine Nachrichtenroute zwischen Einheiten ein |
| J1.3 | Acknowledgment | Bestätigt den Empfang einer Nachricht |
| J1.4 | Communication Status | Meldet den Kommunikationsstatus einer Einheit |
| J1.5 | Net Control Initialization | Initialisiert die Netzsteuerung |
| J1.6 | Needline Participation Group Assignment | Teilt Einheiten Needline-Beteiligungsgruppen zu |
Präzise Teilnehmerortung und -identifikation (J2)
| Label | Nachricht | Zweck |
|---|---|---|
| J2.0 | Indirect Interface Unit PPLI | PPLI einer Einheit, die aus einem anderen Datenlink in Link 16 übertragen wurde |
| J2.2 | Air PPLI | Eigene Position und Identifikation eines Luftfahrzeugs |
| J2.3 | Surface PPLI | Dasselbe für ein Überwasserschiff |
| J2.4 | Subsurface PPLI | Dasselbe für ein U-Boot |
| J2.5 | Land Point PPLI | Dasselbe für eine stationäre Landeinheit |
| J2.6 | Land Track PPLI | Dasselbe für eine mobile Landeinheit |
Überwachung (J3)
| Label | Nachricht | Zweck |
|---|---|---|
| J3.0 | Reference Point | Geografische Referenzpunkte, -linien und -gebiete |
| J3.1 | Emergency Point | Markiert die Position eines Notfalls |
| J3.2 | Air Track | Sensorbezogene Luftspur |
| J3.3 | Surface Track | Maritime Überwasserspur |
| J3.4 | Subsurface Track | Unterwasserspur |
| J3.5 | Land Point or Track | Feste Landobjekte (Flugabwehrstellungen, Hauptquartiere) oder bewegliche Fahrzeuge |
| J3.6 | Space Track | Objekte im Weltraum, etwa ballistische Raketen |
| J3.7 | Electronic Warfare Product Information | Nichtparametrisches EW-Produkt zu Emittenten |
U-Boot-Abwehr, Aufklärung und Informationsmanagement (J5–J8)
| Label | Nachricht | Zweck |
|---|---|---|
| J5.4 | Acoustic Bearing and Range | Sonarpeilung und -entfernung für die U-Boot-Abwehr |
| J6.0 | Intelligence Information | Aufklärungsdaten zu Spuren und Einheiten |
| J7.0 | Track Management | Verwaltungsaktionen an gemeldeten Spuren |
| J7.1 | Data Update Request | Fordert aktuelle Daten zu einer Spur an |
| J7.2 | Correlation | Erklärt, dass zwei Spurnummern ein Objekt sind |
| J7.3 | Pointer | Weist andere Einheiten auf eine Position oder Spur hin |
| J7.4 | Track Identifier | Identifikationsdaten einer Spur |
| J7.5 | IFF/SIF Management | IFF/SIF-Codedaten, einschließlich Differenzmeldungen |
| J7.6 | Filter Management | Verwaltet Datenfilter zwischen Einheiten |
| J7.7 | Association | Verknüpft zusammenhängende Spuren oder Einheiten |
| J8.0 | Unit Designator | Informationen zur Einheitenkennung |
| J8.1 | Mission Correlator Change | Ändert den Missionskorrelator einer Einheit |
J9–J17: Waffenkoordination, Steuerung, Status und EW
Diese Familien machen Link 16 zum Führungskanal statt nur zum Bildverteiler. J11 wurde für netzwerkfähige Waffen durch eine Änderung an MIL-STD-6016C hinzugefügt und fehlt daher im Katalog von 2000; J16.0 und J17.0 erscheinen in späteren Herstellerkatalogen und Gateway-Spezifikationen.
Waffenkoordination und -verwaltung (J9–J11)
| Label | Nachricht | Zweck |
|---|---|---|
| J9.0 | Command | Weist Waffeneinsatz und andere C2-Maßnahmen an |
| J9.1 † | Engagement Coordination | Koordiniert Bekämpfungen zwischen Einheiten |
| J10.2 | Engagement Status | Meldet den Status einer Bekämpfung |
| J10.3 | Handover | Übergibt die Steuerung eines Luftfahrzeugs oder einer Bekämpfung an eine andere Einheit |
| J10.5 | Controlling Unit Report | Meldet Daten der steuernden Einheit zu geführten Mitteln |
| J10.6 | Pairing | Koppelt Waffen oder Jagdflugzeuge mit Zielen (Commit) |
| J11.0 | Weapon Response/Status | Von der Waffe: Spur im Flug, Ack/Nack, Trefferanzeige |
| J11.1 | Weapon Directive | Zur Waffe: Zielaktualisierungen im Flug und andere Direktiven |
| J11.2 | Weapon Coordination | Zwischen Leitstellen und Drittquellen für Zielzuweisung |
Steuerung (J12)
| Label | Nachricht | Zweck |
|---|---|---|
| J12.0 | Mission Assignment | Weist einem geführten Luftfahrzeug eine Mission oder ein Ziel zu |
| J12.1 | Vector | Steuerungsvektor für ein geführtes Luftfahrzeug |
| J12.2 | Precision Aircraft Direction | Präzise Führung eines geführten Luftfahrzeugs |
| J12.3 | Flight Path | Flugbahn für ein geführtes Luftfahrzeug |
| J12.4 | Controlling Unit Change | Ordert einen Wechsel der steuernden Einheit |
| J12.5 | Target/Track Correlation | Korreliert das Ziel eines Jagdflugzeugs mit einer Netzspur |
| J12.6 | Target Sorting | Verteilt Ziele auf Jagdflugzeuge; auch für Sensor-Punkte von Interesse |
| J12.7 | Target Bearing | Meldet eine Peilung zu einem Ziel |
Status, elektronische Kriegsführung, Bedrohungswarnung, Bildübertragung und Wetter (J13–J17)
| Label | Nachricht | Zweck |
|---|---|---|
| J13.0 | Airfield Status Message | Status eines Flugplatzes |
| J13.2 | Air Platform and System Status | Status eines Luftfahrzeugs: Treibstoff, Waffen, Ausrüstung |
| J13.3 | Surface Platform and System Status | Dasselbe für Schiffe |
| J13.4 | Subsurface Platform and System Status | Dasselbe für U-Boote |
| J13.5 | Land Platform and System Status | Dasselbe für Landeinheiten |
| J14.0 | Parametric Information | Parametrische EW-Daten zu Emittenten |
| J14.2 | Electronic Warfare Control/Coordination | EW-Befehle und Koordination |
| J15.0 | Threat Warning | Warnt Einheiten vor einer Bedrohung |
| J16.0 | Imagery | Übertragung von Standbildern |
| J17.0 | Weather Over Target | Wetterbedingungen über einem Zielgebiet |
J28–J31: nationale Nutzung, Freitext und Verwaltungsfunktionen
Die Sublabels von J28 sind Nationen und Teilstreitkräften zugewiesen, die eigene Inhalte definieren; die bekannteste ist J28.2(0), die Freitextnachricht. J31 enthält kryptografische Verwaltung und den Schlitzausfüller.
| Label | Nachricht | Zweck |
|---|---|---|
| J28.0 | U.S. National 1 (Army) | Reserviert für von der US Army definierte Nachrichten |
| J28.1 | U.S. National 2 (Navy) | Reserviert für von der US Navy definierte Nachrichten |
| J28.2 | U.S. National 3 (Air Force) | Reserviert für von den US Air Forces definierte Nachrichten |
| J28.2(0) | Text Message | Freitext im festen Format (Anmerkungen, kurze Befehle) |
| J28.3 | U.S. National 4 (Marine Corps) | Reserviert für vom US Marine Corps definierte Nachrichten |
| J28.4 | French National 1 | Reserviert für französische nationale Nutzung |
| J28.5 | French National 2 | Reserviert für französische nationale Nutzung |
| J28.6 | U.S. National 5 (NSA) | Reserviert für von der NSA definierte Nachrichten |
| J28.7 | UK National | Reserviert für britische nationale Nutzung |
| J29 | National Use (reserved) | Reserviert für nationale Nutzung |
| J30 | National Use (reserved) | Reserviert für nationale Nutzung |
| J31.0 | Over-the-Air Rekeying Management | Verwaltet die Schlüsselübergabe über Funk (OTAR) |
| J31.1 | Over-the-Air Rekeying | Trägt OTAR-Schlüsselmaterial |
| J31.7 | No Statement | Ein-Wort-Füller, der einen Schlitz auf 3, 6 oder 12 Wörter auffüllt |
Die J-Nachrichten, von denen ein typisches Luftlagebild abhängt
Ein Verbraucher, der nur das Luftlagebild braucht — ein C2-Display, eine Fusion-Engine, ein Gateway, das ein COP speist — bezieht den größten Teil seines Nutzens aus einer kleinen Teilmenge. Das sind die Nachrichten, die man zuerst implementieren sollte:
| Label | Was sie trägt | Warum ein Luftlage-Verbraucher sie braucht |
|---|---|---|
| J2.2 / J2.0 | Position und Identifikation jedes Luftfahrzeugs im Netz; übertragene Einheiten | Das verbindliche eigene (blaue) Luftlagebild |
| J3.2 | Spurnummer, Position, Kurs und Geschwindigkeit, Identität, Spurqualität (0–15) | Alles, was Sensoren sehen und was sich nicht selbst meldet |
| J3.0 | Referenzpunkte, -linien und -gebiete | Kontrollpunkte und -gebiete, die auf dem COP gezeichnet werden |
| J7.0 / J7.2 / J7.3 | Spurverwaltung, Korrelation, Zeiger | Hält das Bild konsistent und duplikatfrei |
| J13.2 | Treibstoff-, Waffen- und Ausrüstungsstatus | Was jedes Luftfahrzeug noch leisten kann |
| J12.0 / J12.1 / J12.6 | Missionszuweisung, Vektoren, Zielverteilung | Von Leit- und Jagdflugzeug-Displays benötigt |
| J10.2 | Status einer Bekämpfung | Von Luftverteidigungs-Displays benötigt |
| J28.2(0) | Freitext | Anmerkungen von Operatoren, die in keine strukturierte Nachricht passen |
Halten Sie J2 und J3 auseinander. J2.2 ist ein Luftfahrzeug im Netz, das sich selbst meldet; J3.2 ist eine Spur, die eine Überwachungseinheit über etwas meldet, das sie beobachtet — feindlich, unbekannt oder freundlich ohne Terminal. Die Identität einer Spur in J3 kombiniert Umgebung, Identität, Plattform, Aktivität, konkreten Typ und Nationalität, und die Spurqualität reicht von 0 bis 15.

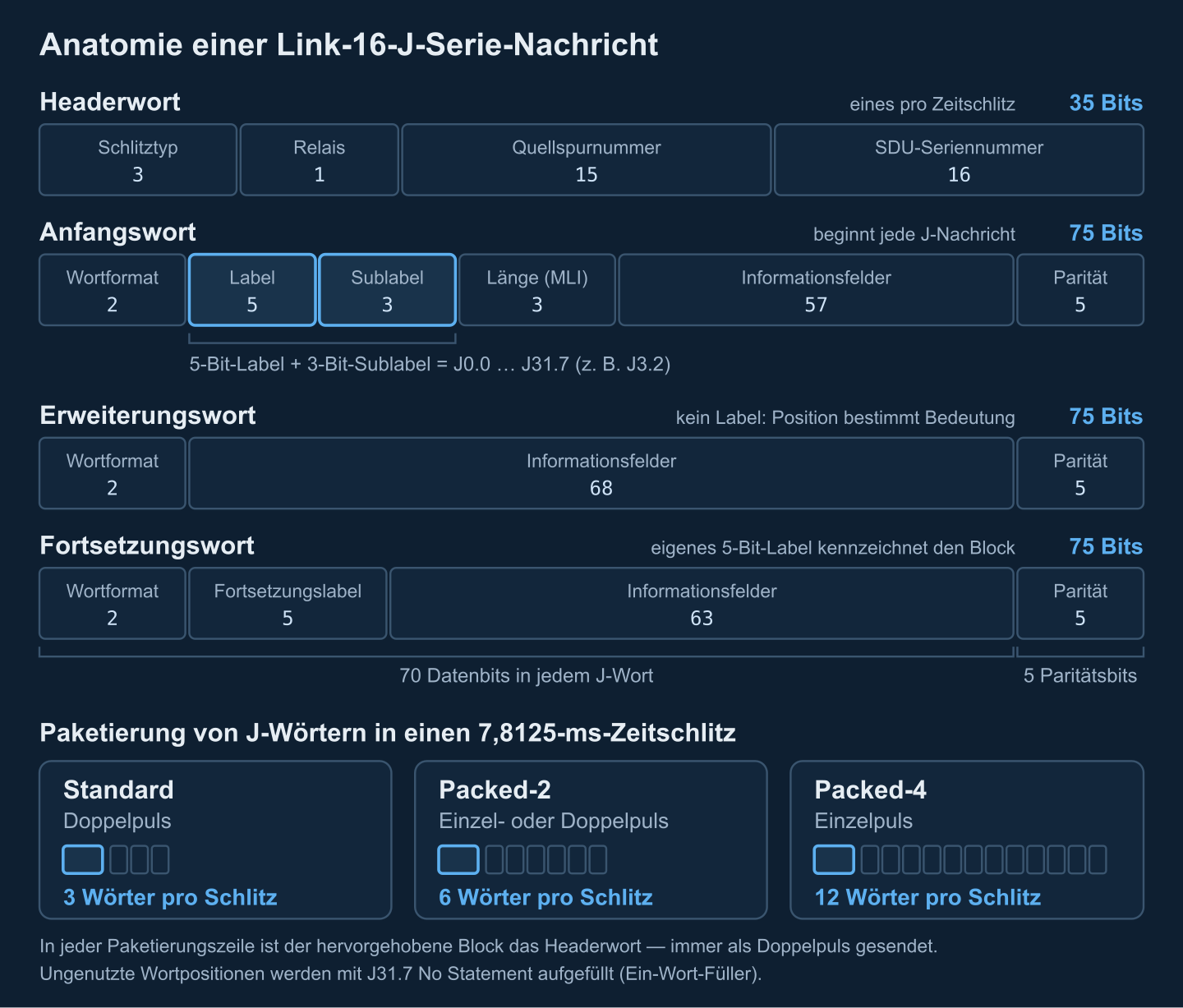

Struktur der J-Serie-Nachricht: Wörter, Bits und Zeitschlitze
Jede J-Nachricht besteht aus 75-Bit-Wörtern: 70 Datenbits plus 5 Paritätsbits. Das Anfangswort eröffnet die Nachricht mit einem 2-Bit-Wortformatcode, dem 5-Bit-Label, dem 3-Bit-Sublabel, einem 3-Bit-Längenindikator (MLI) und 57 Bits an Feldern. Erweiterungswörter fügen 68 Bits an Feldern hinzu; Fortsetzungswörter tragen ihr eigenes 5-Bit-Fortsetzungslabel und 63 Bits an Feldern. Jeder Schlitz beginnt mit einem 35-Bit-Headerwort, das den Schlitztyp und die Quellspurnummer des Senders benennt.
| Wort | Felder (Bits) | Rolle |
|---|---|---|
| Headerwort (einer pro Schlitz) | slot type 3 · relay 1 · source track number 15 · SDU serial number 16 = 35 | Identifiziert den Sender und die Nutzung des Schlitzes |
| Anfangswort (I) | word format 2 · label 5 · sublabel 3 · length indicator 3 · data 57 · parity 5 | Beginnt jede J-Nachricht |
| Erweiterungswort (E) | word format 2 · data 68 · parity 5 | Weitere Felder; ohne Label, daher definiert die Position die Bedeutung |
| Fortsetzungswort (C) | word format 2 · continuation label 5 · data 63 · parity 5 | Ein gelabelter Block weiterer Felder |
Die gewählte Paketierung entscheidet, wie viele Wörter ein Schlitz trägt: 3 bei Standard-Doppelpuls, 6 bei Packed-2 mit Einzel- oder Doppelpuls, 12 bei Packed-4 mit Einzelpuls. Gepackte und Einzelpulsformate tauschen Störfestigkeitsreserve gegen Kapazität, und der Header geht immer als Doppelpuls. In der Funkstrecke ist jedes 75-Bit-Wort fünfzehn 5-Bit-Symbole; ein Drei-Wort-Datenblock ist als drei (31,15)-Reed–Solomon-Codewörter geschützt — 93 Symbole, eines pro Puls —, während der 35-Bit-Header als (16,7)-Codewort codiert ist. Bei 128 Schlitzen pro Sekunde liegt die Obergrenze bei 1.536 J-Wörtern pro Sekunde; Terminals füllen ungenutzte Positionen mit J31.7.
Bauen Sie einen J-Serie-Decoder oder ein Gateway? Wir bauen J-Serie-Encoder und -Decoder, Nachrichtenfilter auf Label-Ebene und Link-16-↔-Link-22-/CoT-Übersetzer mit Testvektoren für Hin- und Rückrichtung für jede Nachricht im Scope. Sagen Sie uns, welche J-Labels und Datenlinks Sie brauchen →
Link-16-Nachrichtentypen jenseits der J-Serie
„Link-16-Nachrichten“ umfasst mehr als der J-Katalog. Ein Terminal verarbeitet sechs Verkehrsarten:
| Typ | Was es ist |
|---|---|
| Festes Format (J-Serie) | 75-Bit-Wörter mit Label und Sublabel: der Katalog auf dieser Seite |
| Freitext | Bitorientierte Nachrichten, die jedes Bit für Daten nutzen, etwa digitalisierte Sprache oder Fernschreiben; nicht dasselbe wie J28.2(0) |
| Sprache | Zwei geschützte digitalisierte Sprachkanäle (Sprachgruppen A und B) mit 2,4 oder 16 kbit/s |
| Variable Message Format (VMF) | VMF-Nachrichten in Link-16-Wörtern: 2-Bit-Wortformat, 68 Datenbits, 5 Paritätsbits |
| Round-Trip-Timing (RTT) | RTT-A-Befragungen (adressiert) und RTT-B (Rundruf) sowie die RTT-Antwort; 35-Bit-Wörter zur Feinsynchronisation |
| Link 16 Enhanced Throughput (LET) | Pakete mit höherem Durchsatz auf neueren MIDS-Terminals, mit eigenem 40-Bit-Header |
VMF über Link 16 trägt die K-Serie-Nachrichten, die unser Leitfaden zu Variable Message Format beschreibt. RTT-Nachrichten stehen außerhalb der J-Nummerierung, sind aber für jeden relevant, der den Netzeintritt simuliert.
Welche J-Nachrichten laufen über welchen NPG
Link-16-Zeitschlitze sind Netzwerkbeteiligungsgruppen (NPGs) zugewiesen, jede funktional definiert — damit bestimmt der NPG auch, welche Nachrichten über ihn laufen. Die gemeinsamen Zuweisungen unten folgen FM 6-24.8; verbindlich ist der OPTASK LINK einer Operation, und der Leitfaden zum Link-16-Netzwerkdesign zeigt, wie Schlitze budgetiert werden.
| NPG | Funktion | Typische Nachrichten |
|---|---|---|
| 1 | Ersteintritt | J0.0 |
| 2, 3 | Round-Trip-Timing (adressiert, Rundruf) | RTT-Befragungen und -Antworten |
| 4 | Netzwerkverwaltung | J0.x, J1.x |
| 5, 6 | PPLI A (C2-Einheiten), PPLI B (Nicht-C2-Einheiten) | J2.x |
| 7 | Überwachung | J3.x, J7.x; J2.0 für weitergeleitete Einheiten der USAF/USMC |
| 8 | Missionsverwaltung | J9.0, J10.2 (US Navy), J10.5, J13.x |
| 9 | Luftkontrolle | J12.x |
| 10 | Elektronische Kriegsführung | J14.x; J3.7 (auch NPG 7) |
| 12, 13 | Sprache A, Sprache B | Digitalisierte Sprache |
| 14 | Indirektes PPLI (US Navy) | J2.0 |
| 18 | Waffenkoordination | J10.x-Kopplungen und -Übergaben |
| 19 | Jäger zu Jäger | Sensorziele und Status der Jagdflugzeuge |
| 21 | Bekämpfungskoordination | Verkehr der Bekämpfungskoordination |
| 27 | Gemeinsames PPLI | J2.x |
| 29 | Freitext (Restnachrichten) | Freitext-Verkehr |
Zwei Details bringen Integratoren zum Stolpern. Luftkontrolle (J12) hat einen eigenen NPG 9, getrennt von der Waffenkoordination auf NPG 18. Weitergeleitetes PPLI (J2.0) läuft für die US Navy über NPG 14, für die US Air Force und das Marine Corps über NPG 7.
Wie Software die Liste der J-Serie nutzt
Codecs. Ein Decoder liest Label und Sublabel aus dem Anfangswort, schlägt sie in einer Dispatch-Tabelle nach und übergibt die Wörter an den Feldparser dieser Nachricht. Der Längenindikator sagt ihm, wie viele Wörter zur Nachricht gehören, sodass nicht implementierte Nachrichten übersprungen werden können, ohne die Ausrichtung zu verlieren. Erzeugen Sie die Parser aus den maßgeblichen MIL-STD-6016-Tabellen statt von Hand; der Feldleitfaden behandelt Reservebits, „No Statement“-Werte und Testvektoren.
Filter. Filterung auf Label-Ebene ist der günstigste Weg zur Entlastung: Ein COP braucht womöglich nur J2, J3 und J7. Planer übergeben Sende- und Linienfilter im OPTASK LINK, und J7.6 Filter Management justiert Filter über die Verbindung.
Gateways. Übersetzung ist ein semantisches Mapping, kein Re-Encoding. FM 6-24.8 stellt fest, dass beim Übersetzen der J-Serie in Link-11- und Link-4A-Nachrichten durch das bordeigene C2P der US Navy der erweiterte Inhalt und die Präzision der J-Serie verloren gingen und eine J-Nachricht zu bis zu acht Alt-Nachrichten werden konnte — die Kompromisse vergleichen wir in Link 11 vs Link 16 vs Link 22. Link 22 hat einen eigenen Katalog (siehe was Link 22 ist), daher bildet ein Link-16-zu-Link-22-Gateway Nachricht für Nachricht ab, ebenso eine Bridge zu TAK, wo J2- und J3-Spuren zu Cursor-on-Target-Ereignissen werden. Unsere Übersicht zu Gateway-Software für taktische Datenlinks behandelt JREAP-, VMF- und NFFI-Brücken.
Link-16-J-Serie-Nachrichten als PDF und offizielle Quellen
Die verbindlichen Definitionen — Feldlayouts, Sende- und Empfangsregeln, jedes Bit jedes Worts — stehen in MIL-STD-6016 (Tactical Data Link 16 Message Standard) und STANAG 5516 (Tactical Data Exchange – Link 16). Keines davon ist öffentlich abrufbar; der Zugang läuft über Regierungs- und NATO-Kanäle, und unsere STANAG-5516-Erklärung behandelt die Revisionen. Jede öffentliche Liste, auch diese, ist nur eine Zusammenfassung zur Navigation.
Die vollständigste öffentliche Liste ist Abbildung I-3 von FM 6-24.8, 2000 zur Veröffentlichung freigegeben — vor J11, J16 und J17. SISO-STD-002-2021 veröffentlicht die Header- und Wortlayouts und nennt MIL-STD-6016C bis F sowie STANAG 5516 in den Ausgaben 3 bis 6 als genutzte Versionen. Um diese Liste offline zu behalten, drucken Sie die Seite und wählen Als PDF speichern.
